Проводка в деревянном доме своими руками. Особенности закрытой проводки в деревянном доме

Проводка в деревянном доме своими руками. Особенности закрытой проводки в деревянном доме

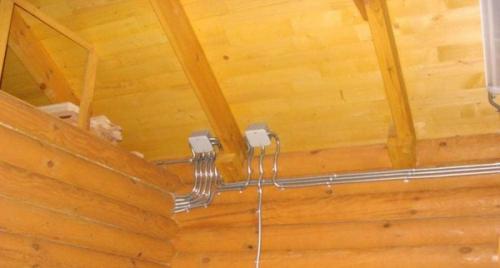

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках.  Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
• при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег. Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Скрытая электропроводка в деревянном доме под гипсокартоном. МОНТАЖ ЭЛЕКТРОПРОВОДКИ ПОД ГИПСОКАРТОНОМ

Помимо выбора способа крепления проводки не менее важно правильно определить ее трассу.

При этом следует учитывать:

• оптимальный вариант с точки зрения расхода кабельно проводниковой продукции;
• возможность повреждения электропроводки при отделочных работах и в процессе последующей эксплуатации.

С первым моментом все достаточно ясно, только не надо в погоне за экономией использовать диагональную прокладку. Выполняем монтаж строго по горизонтали и вертикали. Все повороты делаем под прямым углом с соблюдением допустимого радиуса изгиба кабеля (несколько диаметров, в зависимости от марки и сечения).

Экономить можно на спусках – если это розеточная часть, то трассу размещаем вблизи уровня пола. Для осветительной – под потолком.

Что касается предотвращения повреждения проводки саморезами при креплении гипсокартона, то совет прост.

Если все работы выполняете самостоятельно, то зарисуйте трассу с указанием размеров от базовых элементов:

• углов;
• потолочного перекрытия;
• уровня пола

Если прибегаете к услугам третьих лиц и сторонних организаций – выбирайте подрядчиков грамотных и ответственных. Дешевые бригады, девизом которых является "Э, хозяин, нэт проблем" – вариант рискованный.

При проходе сквозь металлические профили примите меры от повреждения изоляции, например наденьте дополнительную ПВХ трубку на провод, снимите заусенцы и зачистите края отверстия, если засверливаете его под провод.

Как раз, в этом случае, в месте перехода можно использовать отрезок гофрошланга.

В принципе, никаких сложностей размещение электропроводки в гипсокартоне не представляет. Требуется внимательность, аккуратность и здравый смысл.

МУЛЬТИФОРМАТНЫЙ HD
Поддерживает подключение IP камер, как отдельно, так и в комбинации с HD.
Работа с "облаком".

Отличная модель за 5816 руб.

Скрытая проводка в деревянном доме – советы электрика

Правильная скрытая электропроводка в деревянном доме

Как сделать скрытую электропроводку в деревянном доме – правильно, надежно, согласно всех правил и норм?

Ответ на этот вопрос придется долго искать в разных нормативных документах, правилах и инструкциях- ПУЭ, правила пожарной безопасности и т.п.

Я тоже в свое время очень заинтересовался этим вопросом, пришлось перелопатить немало литературы, поползать в интернете по сайтам и форумам и оказалось что вопрос довольно не однозначен…

Обратите внимание

Некоторые требования правил просто отстали от жизни и устарели с появлением новых материалов и технологий, а трактову других правил можно толковать двояко.

Но все таки основные требования есть и они довольно жесткие для деревянных домов со скрытой электропроводкой .

Вот что я выяснил.

Не буду долго тянуть резину- если вы вдруг решили делать скрытую электропроводку в деревянном доме по всем правилам- готовтесь тянуть второй водопровод из труб…

Да, да- не удивляйтесь, именно такие требования в ПУЭ для скрытой электропроводки в деревянном доме .

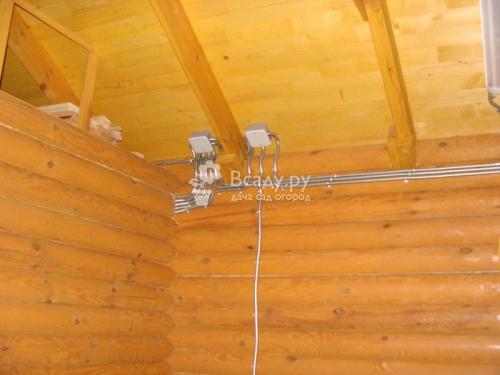

Вся разводка электропроводки по дому, включая переходы сквозь стены и перекрытия должна быть сделана:

в металлических трубах;

в слое штукатурки в трубах или гофре (не ПОД штукатуркой, а именно В ней!)

Если делать в металлических трубах- распредкоробки и подрозетники тоже ддолжны быть металлические.

В слое штукатурки прокладывать в трубах или гофре требуется потому, что согласно требованиям ПУЭ электропроводка в деревянном доме должна быть сменяемая и предусмотрена возможность ее замены полностью или частично.

Как вам такая перспектива? Не очень то впечатлает? Меня честно говоря тоже…

Кстати если электропроводка проложена между деревянной стеной и гипсокартоном в воздушном зазоре- это тоже скрытая электропроводка!

А почему нельзя просто сделать штробы или пазы в дереве и использовать кабель в негорючей изоляции? Или просто под штукатурку проложить?

Или в пластиковой гофре, кабель- канале сделать?

Нет, никак нельзя…

Важно

Такие жесткие меры безопасности при монтаже скрытой электропроводки в деревянном доме применяются что бы исключить пожар при коротком замыкании и других неисправностях электропроводки.

Тут главная суть вот в чем.

При КЗ в проводе возникает электрическая дуга , у которой очень высокая температура (пламя горелки в газовой плите в тысячу раз слабее!).

Естественно дальше- от дуги загорается дерево.

Так вот: цель металлических труб и слоя штукатурки- локализовать (убить) эту дугу, не дать ей распростаниться и стать причиной пожара.

Для этого металлическая труба должна быть определенной толщины при разном сечении провода что бы электрическая труба не могла прожечь стенки и вырваться наружу.

Для провода сечением до 2,5 кв.мм толщина стенки металлической трубы не нормируется!

Естественно что никакая пластиковая гофра или пластиковый кабель-канал не способны выдержать воздействия электрической дуги, возникающей при коротком замыкании.

В слое штукатурки происходит тоже самое- дуга самозатухает из-за отстутствия воздуха, а слой штукатурки прожечь она тоже не может. Поэтому никаких последствий КЗ не вызывает.

Так же такой способ прокладки защищает электропроводку и от других неприятностей- мышей например, которые и на сытый желудок с удовольствием лакомятся изоляцией проводов…

Все это необходимо так как электропроводка скрытая и недоступна для осмотра и обслуживания- мы же не будем раздалбливать штукатурку что бы убедиться в том что изоляция провода не нарушена.

Электрическая дуга- 330 кадров в секунду:

Совет

Кстати металорукав непригоден для этих целей и в нем тоже нельзя делать скрытую электропроводку. Он не обладает локализационной способностью для самозатухания электрической дуги.

Хотим мы этого или нет но требования правил выполнять обязаны, особенно если строится новый дом, который в дальнейшем будет приниматься энергонадзором.

Хотя выполнение этих правил доводит до плачевных курьезов…

На одном из форумов читал что делали скрытую электропроводку в металлических трубах в новом доме, построенном из клееного бруса.

Сделали все по правилам, сверлили брус, прокладывали трубы, соединяли их,гнули и т.д.

В итоге сруб дома после усадки- просто повис на этиз трубах…

Образовались щели между рядами бруса в несколько сантиметров. Пришлось трубы вырезать и делали электропроводку открытым способом.

Кстати в Канаде делают электропроводку без всякой защиты – просто кабелем в двойной изоляции! Что в щитовых домах, что в брусковых или бревенчатых. Почему?

А потому что во первых у них УЗО применяется аж на 5мА , во-вторых у них жила заземления в кабеле идет сразу изоляции.

Ретро проводка в деревянном доме. Как правильно сделать ретро проводку своими руками: монтаж витой электропроводки в деревянном доме на фарфоровых изоляторах под старину

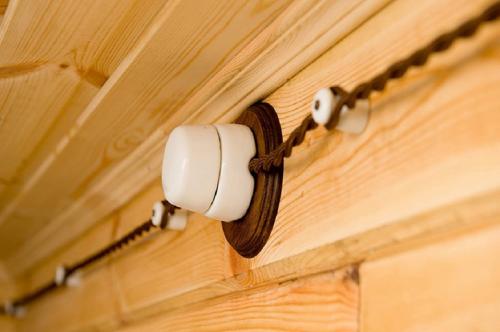

Ретро проводка в деревянном доме — наименее трудоемкий в монтаже вариант электросети. Она соответствует требованиям пожарной безопасности и имеет привлекательный вид. Используют специальные кабели и фурнитуру.

Что такое ретро проводка

Так называют домашнюю электросеть, выполненную в стиле 30-х годов прошлого века.

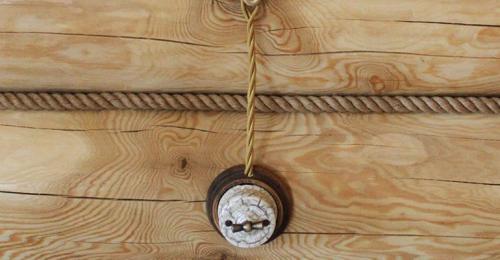

Применяют декоративные витые кабели в шелковой изоляции. Электроточки (розетки и выключатели) тоже имеют старинный вид.

Устройство декоративной электропроводки

Сеть имеет следующие отличительные черты:

1. Кабели прокладывают открытым способом.
2. Их размещают на изоляторах так, чтобы они отстояли от стен на расстоянии в 1 см.
3. Применяют лучевую схему с минимальным числом разветвлений, при которой к 1-2 потребителям тянется собственная линия. Это объясняется тем, что декоративные кабели имеют сечение не больше 2,5 кв. мм.

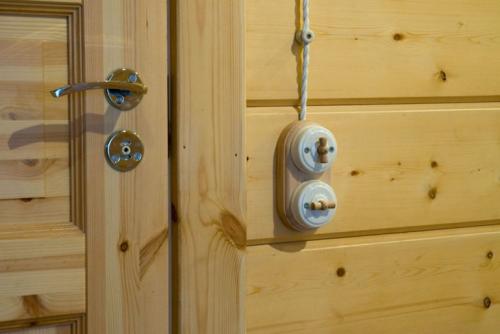

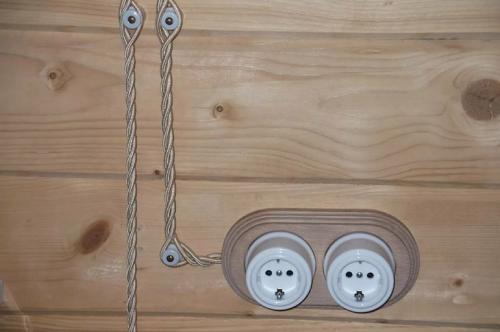

Изоляторы крепят к стене дюбелями или саморезами, а розетки и выключатели используют накладные.

В остальном ретро проводка ничем не отличается от традиционной. Она соответствует требованиям ПУЭ, в распределительном щите устанавливают УЗО и автоматические выключатели.

Сфера применения

Ретро проводку устраивают на таких объектах:

• в бревенчатом доме или каркасном из СИП-панелей;
• в квартире с интерьером, оформленным в стилях прованс, кантри, винтаж или лофт.

К деревянным постройкам предъявляются высокие требования по обеспечению пожарной безопасности. Прокладывать здесь провода скрытым образом разрешают только в несгораемых кабель-каналах или толстом слое штукатурки (от 2 см). В первом случае придется зашивать стены и потолок листовым материалом по каркасу, поскольку штробить стены сложно (из бревен) или невозможно (СИП-панели). Устройство ретро проводки обойдется дешевле и не приведет к сокращению полезной площади.

Стили прованс и кантри предполагают оформление интерьера под сельский дом. Приветствуются нарочито грубое исполнение предметов и коммуникаций с использованием натуральных или устаревших материалов.

Винтаж является синонимом слова ретро. В интерьере используют светильники довоенного времени, радиолы, обои и скатерти эпохи раннего Советского Союза.

Лофт в переводе на русский означает «чердак». Стиль предполагает открытую прокладку коммуникаций, отсутствие штукатурки на кирпичных стенах, демонтаж перегородок с целью объединения комнат в одно большое помещение и т.д.

Необходимые материалы для ретро проводки

Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.

Кабели (провода)

Декоративные проводники имеют следующие характеристики:

1. Материал — медь.
2. Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
3. Сечение — 0,75, 1,5 и 2,5 кв. мм.
4. Число жил — 2 или 3.
5. Форма — витые.

В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):

• 0,75 — 2,9;
• 1,5 — 4,4;
• 2,5 — 6.

Крупнейшие российские производители:

1. Фабрика электротоваров «Гусевъ».
2. Villaris (российско-испанское совместное предприятие).
3. Bironi.
4. Gemini Electro.

Следующие компании начали свою деятельность относительно недавно: Zion, «Рыбинсккабель», Lindas, «ОТМ Групп», Retrika.

Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.

Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах. На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид. Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.

Российские провода не уступают в качестве импортным, но стоят намного дешевле.

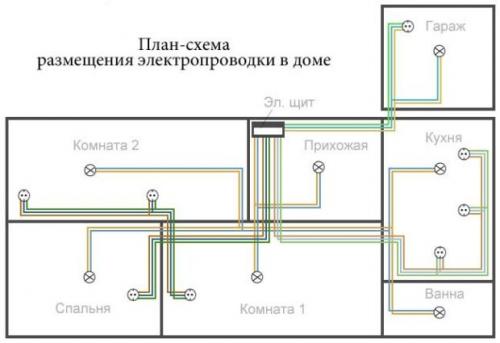

Открытая электропроводка в деревянном доме. №4. Создание схемы электропроводки

Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На ней необходимо указать места, где будут расположены все розетки, выключатели, а также щиток и счетчик . На схеме показывают и места будущего расположения кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.

Чтобы правильно составить схему, руководствуйтесь такими правилами:

• заранее необходимо продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;
• определить максимальную мощность приборов;
• сформировать группы подключения. Правила диктуют предусматривать в каждую комнату по две ветви проводки: одна – для розеток, вторая – для освещения. В отдельную группу выделяют каждый мощный прибор (стиральная машинка, бойлер и т.д.) – для них необходимо прокладывать отдельный кабель. Освещение придомовой территории – это еще одна группа, но часто ее подключают к отдельному автоматическому выключателю, чтобы иметь возможность включить освещение, когда никого нет дома. Для каждой группы считаются максимальную нагрузку;
• розетки могут быть расположены на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому продумайте тип и количество электроприборов;
• выключатели, как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все ни были на одной высоте;
• распределительный щиток монтируют на высоте 150 см, чтобы маленькие дети к нему не добрались;
• проводка может проходить только вертикально и горизонтально, поворачивать под прямым углом.

Источник: https://dekor-i-interer.ru-land.com/stati/montazh-provodki-v-derevyannom-dome-pravilnaya-prokladka-provodki-kreplenie-rozetok-i

Проводка в деревянном доме в кабель канале. Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку — монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества.

При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками.

Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается — пожар неизбежен.

На чтобы хотелось обратить внимание:

При монтаже скрытой электропроводки в деревянном доме запрещено прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройства Электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика — современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами.

Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме , особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева.

Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность — свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Электропроводка на даче в деревянном доме. Какой кабель использовать для проводки в деревянном доме: виды проводки и основные правила безопасности

Деревянный дом – это не только красиво и полезно, но и опасно, когда существует риск возгорания от неправильно подобранной и смонтированной электропроводки. Поэтому каждый хозяин собственного жилья из бруса или бревна должен иметь представление о том, какой кабель использовать для проводки в деревянном доме, какие его виды чаще всего применяются, как точно рассчитать сечение, чтобы не допустить перегрева.

Проводка в деревянном доме – узел высокого уровня ответственности

Какая электропроводка подходит для деревянного дома

Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:

• Открытый .

Есть несколько способов монтажа:

1. На плоских поверхностях . Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
2. На стенке из круглых бревен . Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
3. Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.
4. Маскирующая .

В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.

Монтаж проводки в кабель-каналы

• Закрытый .

Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.

Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

Скрытая проводка может проходить под напольным покрытием

Определить заранее, какая электропроводка лучше – открытая или закрытая, проблематично. Так как нужно учесть много факторов. Например, если в доме уже проведена финишная отделка, то предпочтение нужно отдать первой.

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
2. Установка электрощитка на специально подготовленную негорючую поверхность.
3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

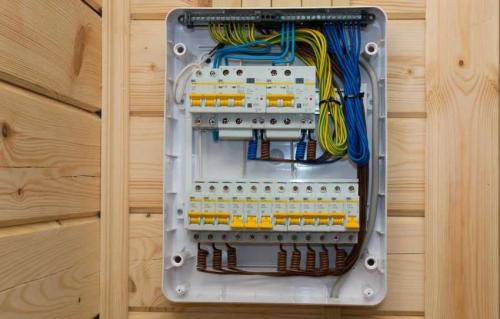

Щиток с автоотключением на несколько ветвей электропроводки

Снизить вероятность перегрева проводника в гофре или коробе можно, если заранее выбирать их по вместимости большей на 30-40%, чем необходимо.

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

• важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
• выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
• розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м^2;
• не допускать в проводке скруток и избыточного числа изгибов;
• применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
• нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
• для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

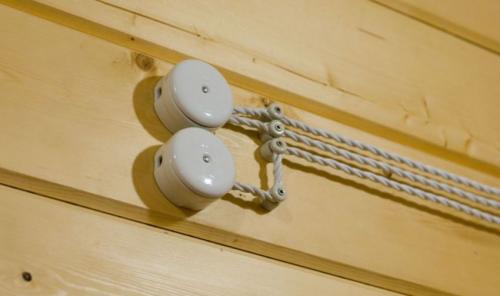

Керамическая распределительная коробка для открытой ретро проводки.

Для перехода электропроводов через деревянную стену или перегородку допускается применять отрезок толстостенной металлической трубы. С каждой стороны она должна выступать не менее чем на 1 см.

Вам будет интересно ! Как сделать правильную.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

1. ВВГ.
2. ПУНП.
3. ВБбШв.
4. NYM.

Разберем детально характеристики каждого из них.
