Сделать скважину своими руками. Технология ударно-канатного бурения

Сделать скважину своими руками. Технология ударно-канатного бурения

Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.

Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.

Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.

Оптимальным соотношением является высота вышки, превышающая длину забойного стакана на полтора метра

Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.

Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.

Скважина своими руками с помощью насоса. Разновидности водяных скважин

В зависимости от глубины водоносного слоя, к которому бурится скважина, и особенностей ее устройства, различают три основных вида сооружений:

• абиссинская скважина (своими руками ее сделать проще всего за счет относительно малой глубины);
• песчаная;
• артезианская.

Выбор вида сооружения зависит от:

• особенностей местности, в том числе разведанной глубины грунтовых вод, характера грунтов;
• рельефа и застроенности участка – при плотной застройке или малых габаритах усадьбы использование тяжелой бурильной техники невозможно или сильно затруднено;
• бюджета строительства.

Основными характеристиками скважины считаются (и указываются в ее техническом паспорте при обустройстве специальными организациями):

• уровень залегания водоносного слоя;
• непосредственная глубина скважины (не обязательно совпадает с глубиной бурения);
• условный диаметр сооружения (определяется по обсадным трубам);
• данные по геологическому разрезу;
• уровни водоносного горизонта (статический и динамический);
• дебит скважины.

Дополнительно желательно знать требуемые характеристики насосного оборудования.

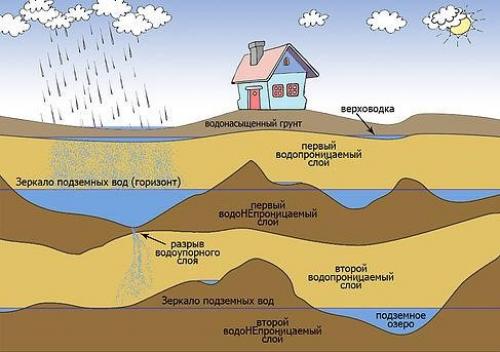

Геологическим разрезом в данном случае называется поперечный (по отношению к поверхности земли) разрез поверхностных пластов осадочных пород с указанием глубины залегания водопроницаемых и водонепроницаемых слоев, горизонтов подземных вод. На основании данных геологического разреза указываются уровни залегания водоносных слоев.

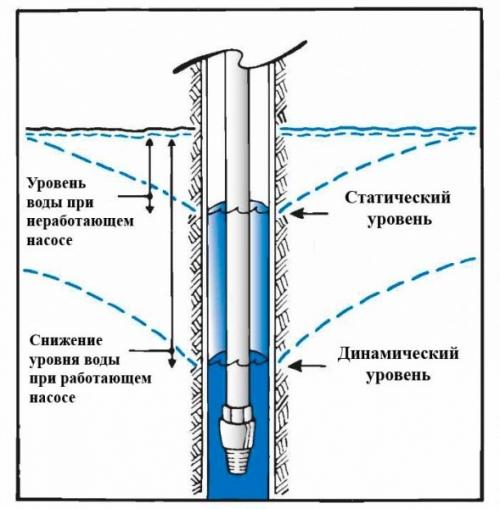

Статический и динамический уровень водоносного горизонта определяются по результатам бурения. Первый – до начала откачки воды, второй – в процессе активного использования.

Для нормальной работы насосного оборудования насос заглубляют ниже динамического уровня на 5…10 м. Это дает его постоянное погружение даже при оскудевании водоносного слоя и усиленного использования водных ресурсов потребителями.

Под дебитом (производительностью) скважины понимают количество воды, подаваемой ей за единицу времени. Чаще всего измеряют дебит в метрах кубических в час (реже в минуту), литрах в час, литрах в минуту. Расчет производительности проводится специалистами, однако примерные вычисления для вертикальной или наклонной скважины может сделать и любитель.

При бурении скважины своими руками технический паспорт обычно не составляется, хотя это неверно. Записи о том, какими были на момент начала эксплуатации уровень водоносного слоя, производительность и количество включений в воде, помогут определить причину и характер проблем при дальнейшем использовании.

Скважина своими руками от а до я. Как вырыть скважину без привлечения спецтехники?

Неглубокая скважина своими руками – вполне осуществимое дело, несмотря на кажущуюся масштабность процесса. Источники глубиной 12-15 метров – это обычные колодцы, которые всегда рылись самостоятельно. Но и более глубокие конструкции можно пробить без специального оборудования и титанических усилий. Консультантам сайта «Сантехник Портал» известно несколько способов, как пробурить скважину для воды своими руками без привлечения спецтехники.

Виды скважинных конструкций

Прежде, чем рассмотреть способы бурения скважины на воду своими руками, необходимо понять, каких разновидностей они могут быть. Добычу воды можно осуществить с помощью разных технологий.

Основные разновидности скважинных конструкций для добычи воды:

1. При наличии хорошего родника можно обустроить отличный колодец, который будет быстро наполняться, являясь хорошим резервуаром, вмещающим до 2 кубических метров животворной влаги. Глубина доходит до 15 метров. Над этой границей часто встречается такое явление как «верховодка» — водоносный слой с высоким уровнем загрязнений, которые поступают с поверхности почвы. Воду из данного слоя употреблять не рекомендуется.

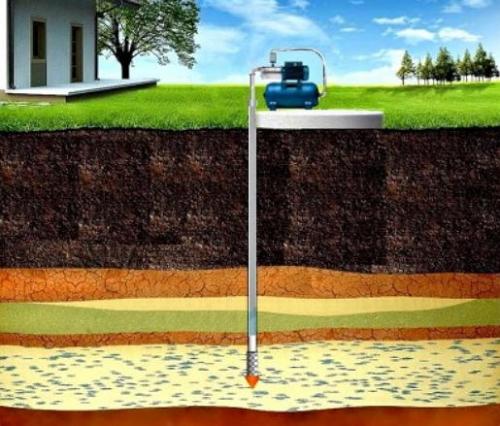

2. Фильтровая скважина на песок, которая представляет из себя трубу диаметром 100 мм, с помощью шнека погруженную на глубину 17-30 метров. На конце трубы, который является заглубленным, закрепляется сетка из нержавейки, играющую роль фильтра погруженной в крупнофракционный песок. Глубина скважины составляет в среднем от 20 до 30 метров, срок эксплуатации от 5 до 15 лет.
3. Бесфильтровая артезианская скважина, ее принцип работы заключается в том, что она добывает воду из пластов пористого известняка. Пробурить артезианскую скважину можно на глубину 20 -100 метров, срок эксплуатации достигает 50 лет.

Как самому пробурить скважину вручную. Роторная

При всей своей сложности данный вариант является наиболее эффективным и универсальным. Разработка грунта ведется посредством буровой коронки, закрепленной на постоянно наращиваемой трубе – буровой штанге или колонке. Буровые коронки могут иметь различную конструкцию, выбор которой зависит от типа преодолеваемого в данный момент грунта.

При роторном бурении сочетают вращательное и ударное воздействие на породу. Кроме того, конструкция буровой колонки позволяет закачивать в скважину воду или глинистый раствор, которые размывают грунт и значительно ускоряют продвижение инструмента.

Далее мы будем говорить именно о роторном способе бурения.

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

• тренога из металлопроката с крюком и блоком на вершине;
• лебедка с тросом, снабженная ручкой;
• забивной инструмент – стакан и желонка;
• сварочный аппарат;
• ручной бур.

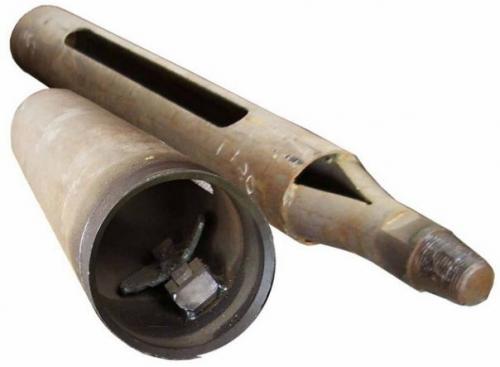

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

1. Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
2. Сделайте лидерную лунку ручным буром на глубину 0,5—1 м. Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
3. Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
4. Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу. По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
5. Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

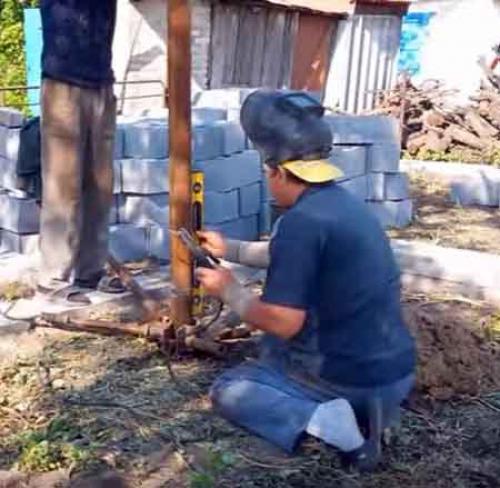

Приварка следующей секции по уровню

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

• ударное;
• вращательное;
• смешанного типа.
