Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

1. Возможности для финансирования строительства. Если экономичность кровли является немаловажной, то не рекомендуется выбирать конструктивно сложное строение, лучше остановиться на стандартом равноскатном варианте.

   Стандартный равноскатный вариант крыши

2. Необходимая функциональность подкровельного пространства.
   Двухскатная крыша является оптимальным решением для устройства в подкровельном помещении мансарды , как для летнего отдыха, так и для постоянного проживания.
   Оптимальным вариантом для этого является устройство ломаной кровли, которая позволяет максимально задействовать площадь подкрышной части.

   Чертеж и строительство ломаной кровли

3. Особенности местности расположения будущего дома.
   Это важно, поскольку ветровые и снеговые нагрузки должны быть обязательно учтены при проектировании углов наклона скатов , чтобы обеспечить минимальное отрицательное воздействие атмосферных факторов и исключить возможные неприятные последствия.
4. Планируемый материал для внешнего покрытия.
   Каждый тип кровельного материала имеет свои технологические особенности и специфические требования к устройству стропильной системы двухскатной крыши, которые должны быть учтены на этапе проектирования.

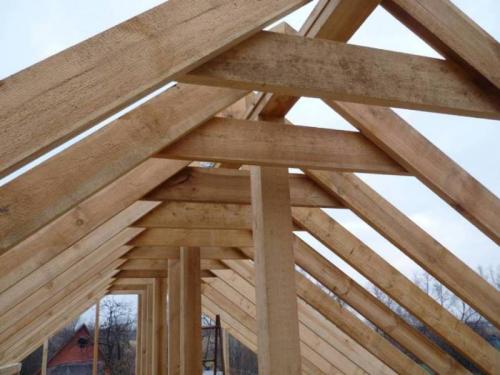

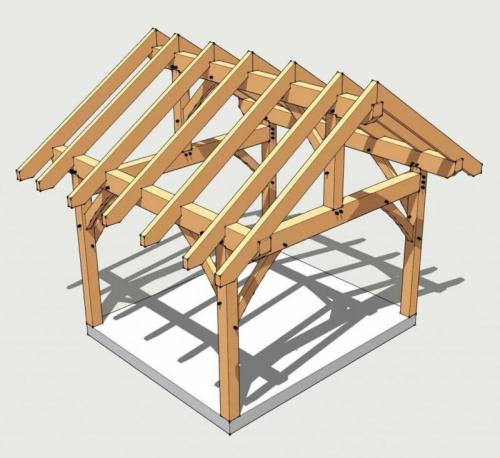

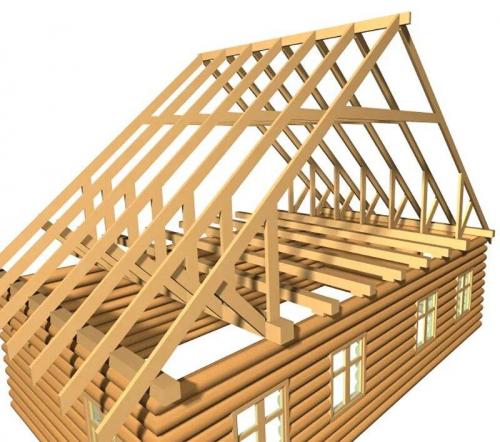

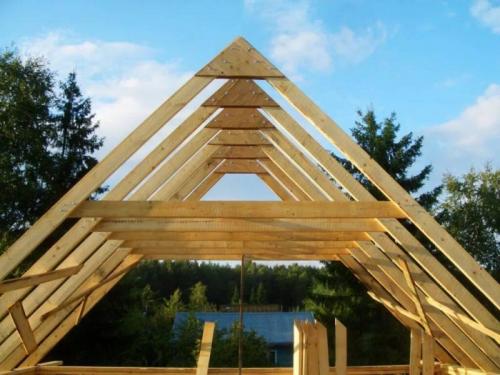

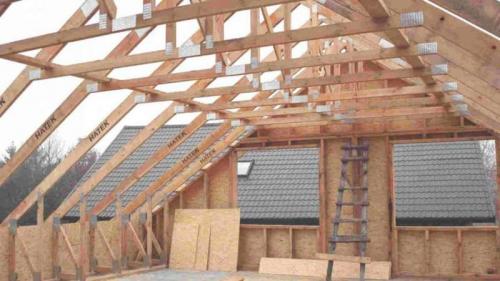

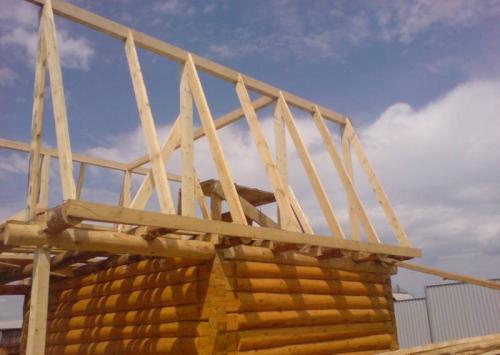

Двускатная крыша своими руками чертежи. Стропильная система двухскатной крыши — чертежи с размерами, монтаж и устройство системы с мансардой + фото варианты стропильной системы

В основании любой крыши находится большущее число балок, стропил, стояков с прогонами – это всё в общем именуют стропильной системой.

За многие века истории её конфигураций и методов реализации – набралось множество, и каждая в отдельности обладает собственными отличиями в создании примыканий и врубок.

Рассмотрим подробности о стропильной системе на двухскатной кровле – их виды, особенности крепежа и остальные свойства системы.

Конструктив двухскатной кровли

Из наименования можно понять, что структура кровли заключена в 2-х скатах, обладающих формой наклонённого прямоугольника в плоскости. По большей части скаты обладают одинаковой размерностью, но известны несимметричные конструкции, в них пролёты отличаются один от другого по габаритам.

Полосой сочетания является брусок конька, входящий в стропильную систему. По-простонародному его называют коньком, и он считается высшей позицией кровли. Боковые поверхности, созданные скатами, носят название фронтоны.

Они выглядят треугольной фигурой. После формирования кровли, боковые участки отделывают сырьём из листов и панелек: ОСП, фанера, также доски и остальное.

Составляющие стропильной системы с двумя скатами

В конструкционной основе скатов находятся стропильные опоры, носят простое название стропила. Производят их из пиломатериалов в виде брусочков и досок, или из профиля стали, типа уголка и швеллера.

В личном возведении домов используется дерево. С ним проще проводить рабочие действия, да и пиленые материалы стоят дешевле. В структуру комплекса стропил кровли из двух скатов входят не только стропила.

Помимо них имеются ещё 2-3 единицы необходимых компонентов. Составляющие такого комплекса стропил:

1. Мауэрлат – представляется балкой, на неё приходится упор стропил. Её назначение в том, чтобы в равной мере рассредоточивать тяжести от стропильных лап на стенки дома. Если не применить мауэрлат, то стропила станут надавливать на стены в участках, то есть в делянках монтажа появятся огромные напряжения, что приведёт к стеновым трещинам.
2. Стропила ставятся под надлежащим уклоном.
3. Конёк состоит из бруска либо прогона. Его назначение – создать делянку соприкосновения для стропильных ног. Коньковый брусок – не всегда 100% нужный компонент для крыши с 2-мя скатами. Известны проекты, что его не предусматривают.
4. Затяжки. Применяются не всегда, а конкретно на висячих стропилах или, если комплект стропил монтируется на дом большой ширины.
5. Перекрывающие балки. Они создают комнатный потолок и чердачный пол.
6. Отдельная из конструкционных балок носит название лежень. На ней лежит добавочный функционал основы для упирающих стоек, кои удерживают стропила. Задействуется не во всех случаях.
7. Опорные стояки. Их задача в том, чтобы укрепить стропильные ноги. Они необходимы только тогда, когда удлинение пролёта дома не меньше 6 м.
8. Подкосы – подпорки диагонального типа. Они применяются, когда опирающие стойки не в состоянии гарантировать общую крепость стропильного комплекса.

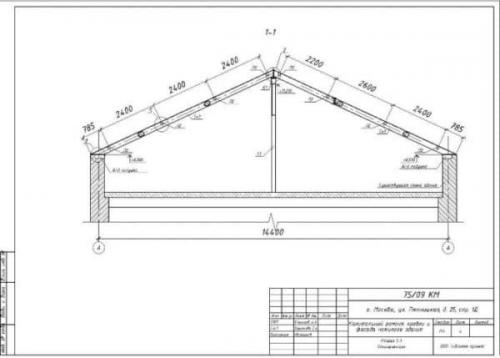

Разрез крыши чертеж. Проектирование

Существует три варианта разработки чертежей:

• Бесплатные проекты в интернете. Недостаток в универсальности. Разрез кровли на чертеже выполняется без учета особенностей конкретного строения.
• Профессиональная разработка.
• Самостоятельная разработка чертежа. Можно воспользоваться программами интернета, по которым выполняется планировка крыши.

Самостоятельная работа начинается с составления эскиза. Конструкцию выбирают в зависимости от очертания здания. Необходимо определить форму, геометрию кровли. Отдельно останавливаются на скате крыши. Выбирают цвет, качество кровельных материалов. На основании принятых решений составляют эскиз. На этой стадии можно посмотреть, оценить общий вид дома.

При составлении чертежа учитывают такие моменты:

• Особенности климата в районе строительства;
• Ветровую нагрузку;
• Качество, удельный вес выбранного кровельного материала;
• Угол наклона.

Для загородных домов чаще выбирают чертежи скатных крыш с деревянными стропилами и обрешеткой. Выбор угла наклона зависит от местонахождения района строительства.

Минимальный уклон определяют по кровельному материалу:

• 14 — для стали;
• 27 — для черепицы;
• 18 — для волнистых асбестоцементных листов или шифера.

При высоком снеговом покрове уклон на чертеже должен быть не менее 30 градусов.

Выбирают систему водоотвода. Она бывает 2 видов:

1. Организованная;
2. Неорганизованная.

При организованном водостоке площади сечения трубопроводов для отвода вод рассчитывают с учетом 1-1,5 кв. см на 1 кв. м поверхности. Расстояние между водосточными трубами – 15-20 м.

Размер выступающей длины карниза должен быть не менее 0,3 м при организованном водостоке. Вынос карниза при неорганизованном водостоке – от 0,5 м.

Стропильную систему крыши дома выбирают в зависимости от размеров строения и наличия внутренних несущих стен. Если они имеются, то останавливаются на наклонных стропилах. Стропильные ноги упираются одним концом на наружные стены, другим – на коньковый прогон.

При их отсутствии выбор делают в пользу висячих стропил. Они одной стороной опираются на стену, другой — в стропила противоположной стороны.

После расчета предполагаемой нагрузки на кровлю подбирают сечение пиломатериала. Чтобы исключить появление конденсата в чертеже предусматривают сквозное проветривание через слуховые окна.

Обрешетка рассчитывается с учетом того, какой материал будет использован для крыши и угла ее наклона. Для мягкой кровли выполняется сплошная, для листовой достаточно обычной с промежутками.

После вычислений приступают к составлению чертежа крыши. Особое внимание уделяют проработке всех конструктивных частей, элементов, их связке между собою.

По данным чертежей составляется смета, в которую вносятся все необходимые для строительства кровли материалы. Определяют общую стоимость работ.

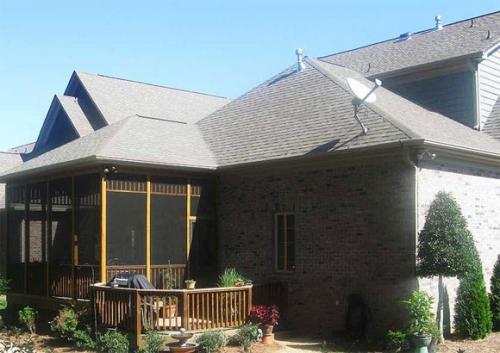

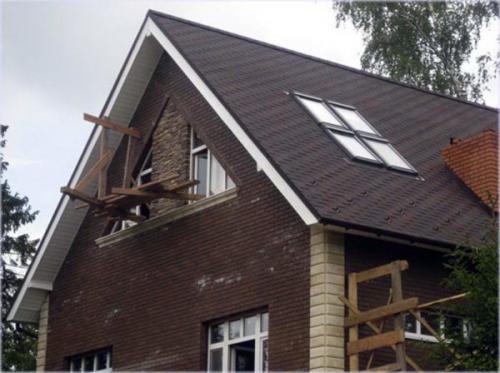

Чертеж крыши дома. Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

1. Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала. Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной. Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.

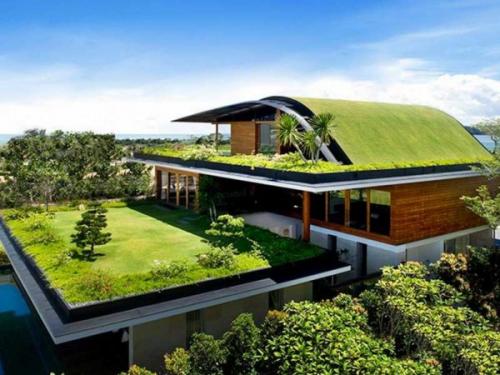

   Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки

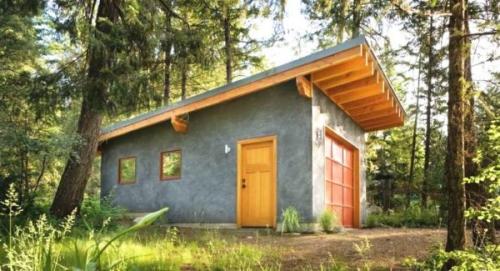

2. Крыша с одним скатом. Такую конструкцию изготовить проще всего. Она подойдёт для зданий с величиной пролёта в 6–7 м . Направление наклона к северу позволит создать окна большой ширины с южной части фасада. К югу рекомендуется устраивать солнечные коллекторы по всему основанию крыши. Этот тип постройки допускает применение листовых кровельных материалов больших размеров. Крыша с одним скатом подойдёт как для крупного здания, так и для маленьких построек — гаражных помещений или веранд. В проекте можно предусмотреть наличие нескольких конструкций с единым скатом, которые совмещены в единую конструкцию и имеют наклоны в различных направлениях. Уклон должен быть маленьким, чтобы не было необходимости в возведении стен слишком большой высоты.



   При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков

3. Крыша с двумя скатами. Эта конструкция является самой популярной и доступной. Крыша идеально покрывает любое строение, образуя надстройку треугольной формы. Двускатную кровлю рекомендуется выбирать, если требуется устроить мансардное помещение . Окна, которые размещаются во фронтонах, смогут обеспечить должный уровень проветривания и освещённости. Для мансардного помещения довольно часто применяется модифицированная вариация двускатной крыши — ломаная конструкция, которая отличается более крутым уклоном нижней части (70–80° в сравнении с верхней 28–30°). Это даёт возможность существенно увеличить площадь мансарды. К крыше с двумя скатами относится и сводчатая постройка, которая выполняется по окружности. Подобный тип кровли способен украсить выступающие части здания.



   Двускатная крыша позволяет обустроить чердачное помещение

4. Полувальмовая крыша. Этот вариант является надёжным и малозатратным в финансовом плане. Мансарда может проветриваться и освещаться при помощи окон во фронтонах. Полувальмовые крыши относят к разновидностям постройки с двумя скатами.

   В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться

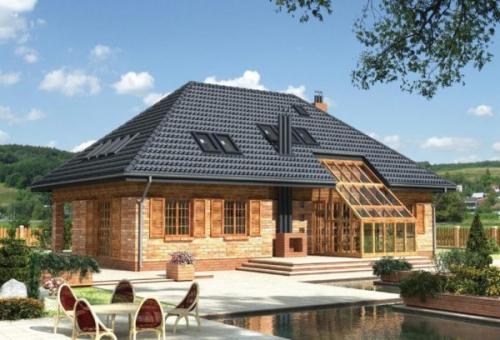

5. Вальмовая крыша. Она имеет хорошую устойчивость к нагрузкам от ветра. Довольно часто подобный дизайн крыш применяется для того, чтобы покрыть строения существенной площади и улучшить их внешний вид. Это сложное изделие, в котором обязательно должны быть слуховые и мансардные окна. Они обеспечивают необходимый уровень освещения и проветривания.



   В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна

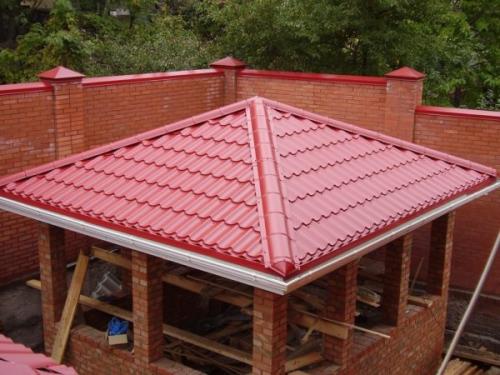

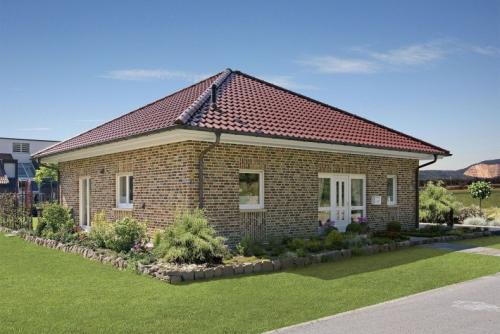

6. Шатровая крыша. Это подвид крыши вальмового типа. Она подходит лишь для строений квадратной формы — башен и беседок.



   Шатровая крыша подходит только для зданий квадратной формы

7. Ломаная вальмовая крыша. Объединяет в себе полезные свойства двух систем — ломаной и вальмовой. Её целесообразно возводить в случае, если планируется соорудить большой презентабельный дом. Конструкцию реализовать довольно сложно. К её основным достоинствам можно отнести возможность выгодно распоряжаться полезной площадью мансарды и отличный внешний вид.



План стропил двускатной крыши чертеж. Схема стропильной системы двухскатной крыши

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

Схема стропильной системы

Существует два вида систем двухскатных крыш: с наслонными и висячими стропилами. Применяемый тип стропил связан с размером здания.

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы. В любом случае, дальнейшая эксплуатация уже будет невозможна.

Крепление мауэрлата (опорного бруса) может производиться различными способами:

• Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м 2 ), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Более дешевый способ: вместо шпилек можно вмуровать части арматуры и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

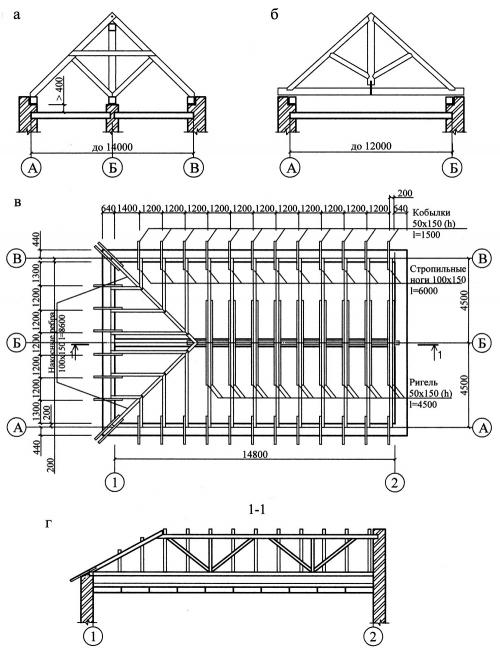

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

• В этом случае шпильки необходимо вмуровывать прямо в саму стену во время кладки. В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м 2 и он вполне подойдет.

• Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой. За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Источник: https://dekor-i-interer.ru-land.com/novosti/chertezh-dvuhskatnoy-kryshi-doma-ustroystvo-konstrukcii-dlya-dvuskatnoy-krovli

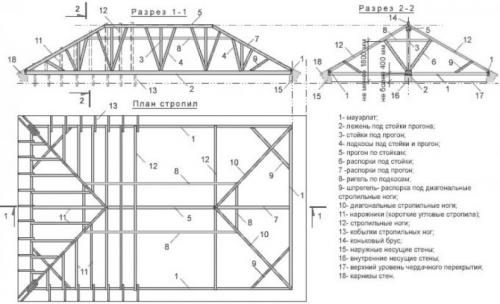

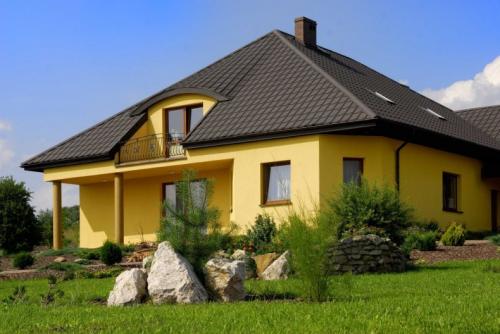

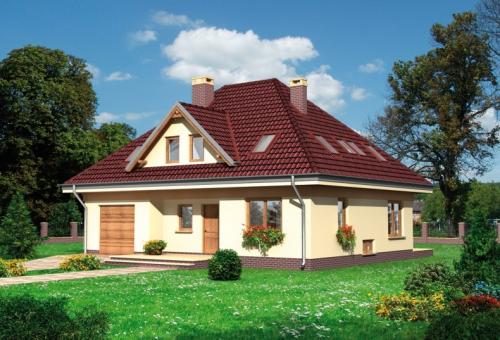

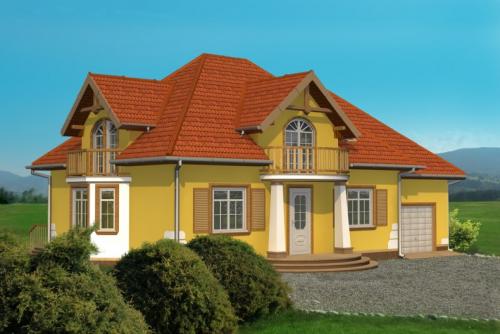

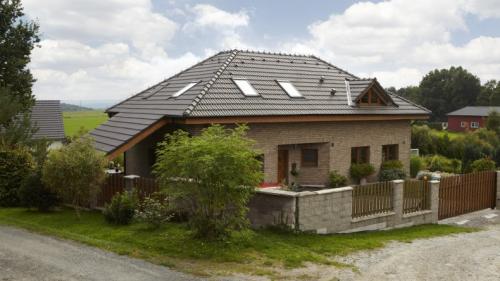

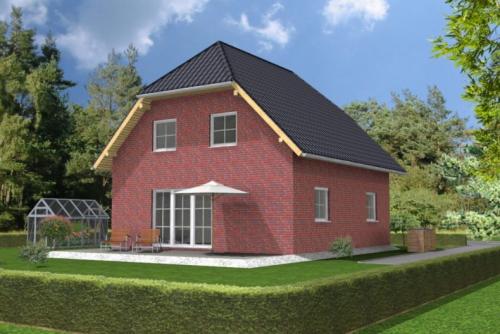

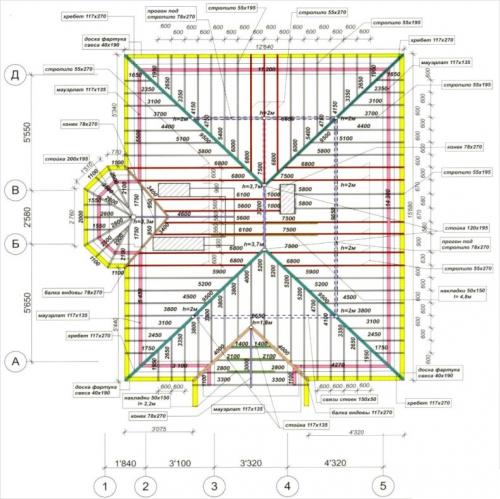

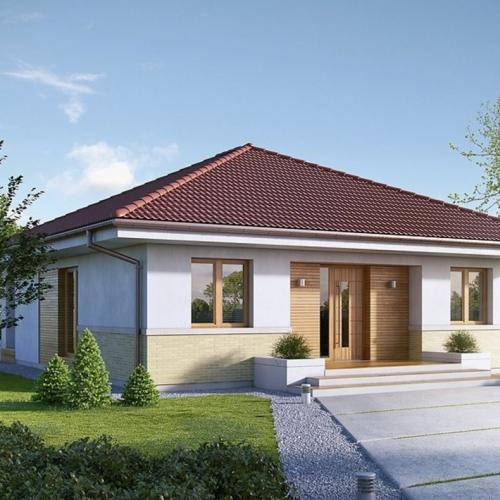

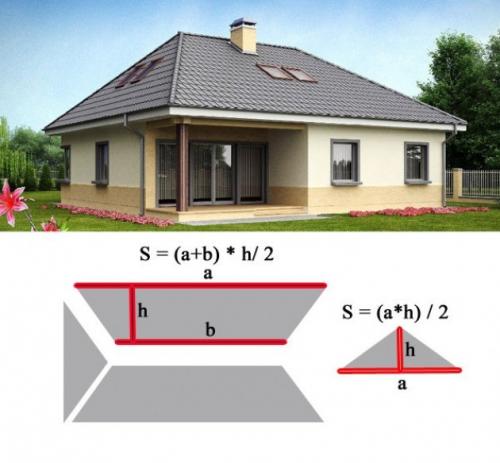

Чертеж четырехскатной крыши. Четырехскатная крыша своими руками, как построить для частного дома, беседки и гаража? Чертежи и схемы с размерами, 100 фото

Для условий России такая конструкция редкое явление. Она больше подходит для заморского уклада жизни. Владельцы затевают строительство в основном, чтобы архитектура дома создавала определенное восприятие эффектного стиля. Такое сооружение выглядит необычно. Выгодно отличается от привычных домов.

Если крыша возводится по всем правилам собственными силами, она имеет немало преимуществ в условиях сурового климата.

Скаты конструкции выполнены как треугольники с равными боковыми сторонами. Вершины сведены в одном месте. Когда сверху она смотрится как квадрат, ее называют шатровой. Прямоугольник обозначает вальмовое сооружение, так как ее стороны похожи щипец – вальмы.

У голландского варианта классическое сочетание всех скатов. Обе конструкции имеют поверхность в виде скатов трапециевидной формы. Они расположены с наиболее длинных сторон. С обеих коротких сторон располагаются треугольные скаты. Крыша получается устойчивой к воздействию снега и ветра.

Шатровая форма по сравнению с ними смотрится не настолько эстетично.

Виды четырехскатной крыши

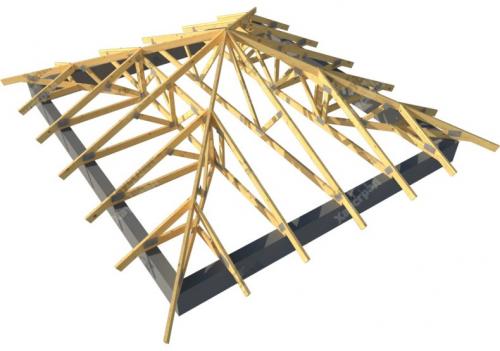

Обычно для возведения требуется установка стропил с накосом общим количеством четыре. Это опорные основы, расположенные по диагонали к углам здания от пары вершин скатов.

Крыша полувальмовая может быть двух разновидностей:

• Боковыми скатами может быть срезана исключительно верхняя торцевая часть, образуя полувальмовый треугольник;
• Срез проходит внизу, образуя трапецию.

Сооружение называется датским (полувальмовым).

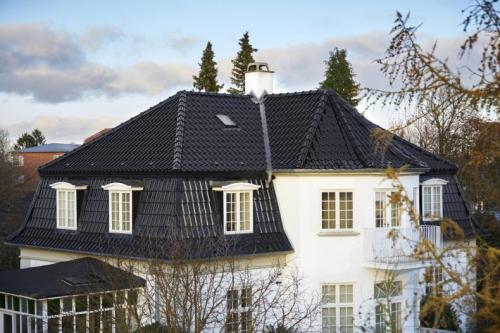

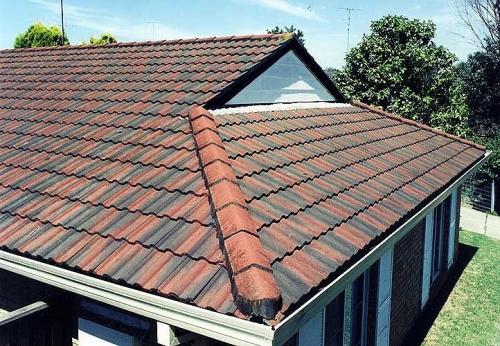

Особую устойчивость имеет голландский вариант. Здесь сочетается два ската с четырьмя. От классики ее отличает две усеченные вальмы с торцов. Если следовать правилам, то длина голландского образца отличается меньшей длиной от боковин в полтора или три раза.

Преимуществом считается возможность для обустройства мансардного оконного проема. Острого выступа нет, как у кровли с двумя скатами. Поэтому она стойко выдерживает самый сильный ветер.

• Датская крыша строится в соответствии с традициями Европы. Вальмовая датская конструкция другая. Монтаж проводится лишь в нижней части ската с торца. Фронтон оставляется вертикально под коньком.
• Он имеет небольшой размер. У такой конструкции есть немаловажное преимущество. В ее кровле нет мансардных оконных проемов, а значит, нет проблем с их гидроизоляцией. Кровля освещается естественным путем. Остекление устанавливается вертикально в полном объеме. Такая особенность считается модным направлением.

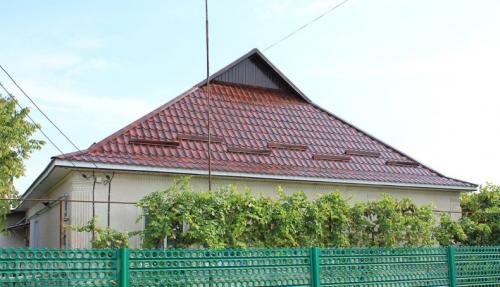

• У шатрового варианта пропорции соблюдены идеально. Она устанавливается на постройки. Длина всех стен одинаковая. Периметр считается квадратным. Все скаты такого сооружения – треугольники с равными боковыми сторонами.

Если для кровельщика это предел мечтаний, то для строителя это большая проблема. Осложняется строительство тем, что в одном месте должны соединиться все стропильные части.

Для возведения конструкции своими силами стоит четко придерживаться обозначенных этапов.

Проектирование четырехскатной крыши

Продумать необходимо все детали, даже самые незначительные. Обязательно составляется чертеж. Без него не стоит даже начинать строить самую простую крышу.

Если два ската несколько скрывают неточности с перекосами, то вальмовая, наряду с шатровой не позволит в случае ошибки соединится стропилам по диагонали. Исправить такой просчет будет проблематично.

• Навыки работы в составлении моделей 3Д помогут создать нужную модель.
• Ели их нет, потребуется профессиональная помощь для разработки подробнейшего чертежа.
• Детали просчитываются до мельчайших подробностей.

Стало модным не просто выполнить кровлю с четырьмя сторонами, но и создать подобными другие элементы.

Чертеж стропильной системы двускатной крыши автокад. Проектирование стропильной системы

Формат файлов: AutoCAD, Word, dwg, doc Кол-во чертежей: 4

Проектирование стропильной системы

Курсовой проект



Список чертежей:  план стропил, разрезы, план кровли, план чердака, узлы 1 и 2, узлы соединения диагональных стропильных ног. В данной курсовой работе выполнено проектирование четырехскатной (вальмовой) крыши для жилого одноэтажного здания из газобетона. Крыша состоит из 2-х главных трапециевидных и двух треугольных скатов - вальм.Опирание на 4 стороны.Нормативная снеговая нагрузка Sg=100 кгс/м2 =1 кПаУклон кровли a=35°Кровля из металлочерепицы марки «Ruukki»Ширина здания в осях: 7,9 м.Длина здания в осях 10,23 м.Лесоматериал – из хвойных пород древесины класса не ниже К24 (2 сорта), обработанные по всей поверхности водным раствором антисептика. Изготовление конструкций построечное с использованием механизированного инструмента и шаблонов.  Содержание пояснительной записки Исходные данныеКонструктивные решенияСбор нагрузокРасчет обрешеткиРасчет  диагональной стропильной ногиРасчет прогонаРасчет стойкиСписок литературы

Конструктивное решение покрытия принимаем следующее. Бруски обрешетки размещены по стропильным ногам,  которые нижними концами опираются на мауэрлаты , уложенные по внутреннему обрезу наружних стен, а верхними частями на прогон. Для уменьшения пролета стропильных ног установлены стойки, нижние концы которых опираются на лежень, укладываемый на внутреннюю стену. Углу наклона кровли к горизонту a = 35^осоответствуют: Sin a = 0,57; Cos a = 0,819; tg a = 0,7. Лежни укладываем на одном уровне с мауэрлатами. Обрешетку под кровлю устраиваем из брусков сечением 75х60 мм, располагаемых по скату через 350 мм один от другого. Расстояние между осями стропильных ног принимаем равным 1000 мм.
