Грязевики для систем водоснабжения. Области применения грязевиков

Грязевики для систем водоснабжения. Области применения грязевиков

Грязевые фильтры и другие подобные им элементы системы водопровода или теплоснабжения применяются во многих областях промышленного и коммунального хозяйства. Компоненты в виде грязевиков или отстойников препятствуют ухудшению состояния радиаторов или водопроводных труб. Перед использованием системы отопления или водоснабжения в частном доме необходимо обязательно сделать фильтр-грязевик, который является обязательным элементом, препятствующим попаданию в воду ржавчины от труб, а также из теплообменника.

Схема любой автономной отопительной системы включает предварительную грубую очистку и тонкую фильтрацию воды. Сбор инородных компонентов осуществляется в фильтре-отстойнике со специальной колбой. Грязевиками-фильтрами оснащаются тепловые сети и котельные автономного типа. Эти устройства обязательны для различных объектов народного хозяйства и предприятий любой отрасли промышленности, где есть системы:

• теплоснабжения;
• охлаждения;
• горячего и холодного водоснабжения.

В течение всего периода эксплуатации системы отопления происходит уменьшение внутренних диаметров теплообменника. Это проявляется в слабой циркуляции теплоносителя из-за скопления различного мусора и шлама, забивающих полость насосного оборудования. Скопление шлака в трубопроводе ведет к перегрузке каждого рабочего участка, в результате электроэнергия расходуется в большем количестве. Чтобы этого не происходило, в системах водоснабжения и отопления устанавливаются фильтры грубой очистки или грязевики. Монтаж устройств производится перед такими видами оборудования, как:

• Теплообменники.
• Модульные газовые котлы (прямоточные).
• Трубопроводы подпитки.
• Циркуляционные трубопроводные системы.
• Насосы.
• Счетчики воды.

Установка грязевиков осуществляется после перед емкостями технической воды, добываемой в артезианских скважинах. Вода, добываемая из природных источников, содержит тяжелые загрязнения, относящиеся ко взвешенному и механическому типу. Грязевики позволяют обеспечить максимально эффективную первую стадию очистки до 90%.

Фильтры для воды. Виды бытовых фильтров для воды

Накопительные

• Фильтры-кувшины . Одна из самых популярных разновидностей в силу своей мобильности, доступности и простоты обслуживания. Конструкция состоит, собственно, из кувшина и верхней воронки с крышкой и установленным внутри картриджем очистки. Вода протекает сквозь несколько фильтрующих слоёв, очищается и оказывается в накопителе. Картриджи могут быть нескольких видов – универсальные или с определёнными свойствами (например, уменьшающие жёсткость воды, удаляющие железо и др.);
• Диспенсеры-очистители . Принцип действия также прост и незатейлив – вода заливается сверху и под собственным весом проходит через систему фильтров в нижний бак. Главное отличие от кувшинов – заметно больший объём и наличие сливного крана.

Проточные

• Насадки на кран . Недорогие и простые в монтаже фильтры с одно- или двухступенчатой системой очистки, сводящейся обычно к нейтрализации хлора и ржавчины. Кассет хватает ненадолго, зато они доступны и недороги;
• Настольные системы «рядом с мойкой» . Представители этой категории имеют среднюю производительность, различаются по способу и степени фильтрации воды, а соответственно, и по цене. Недостаток – занимают много пространства на кухне;
• Системы «под мойкой» . Самые эффективные устройства с многоступенчатой фильтрацией, включающей обеззараживание и умягчение воды. Наиболее продвинутые разновидности – модели с обратным осмосом, ключевым компонентом которых является полупроницаемая мембрана, сквозь себя пропускающая лишь молекулы воды. А вот бактериям, вирусам, тяжёлым металлам и прочим вредным примесям шанса «просочиться» не предоставляется. Степень очистки настолько велика, что для придания воде питьевых качеств применяется дополнительная минерализация.
• Магистральные или предфильтры . Устанавливаются непосредственно в систему водопровода и могут быть задействованы как для отдельных кранов, так и для всей квартиры или дома. В качестве фильтрующего элемента выступает специальный картридж, а в самых простых экземплярах – обычная металлическая сетка.

Грязевики для систем отопления. Фильтр-грязевик для отопления – выбор, установка и обслуживание

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.

Какие фильтры применяются в системах отопления для дома

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

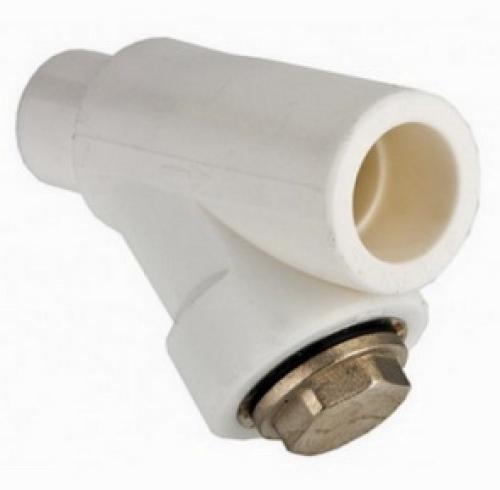

• Из полипропилена – вваривается, и на этом точка…

• С дополнительным магнитным улавливателем в отстойнике.

• С промывочным краном.

• На фланцах, при диаметре труб более 2 дюймов.

• Корпус из чугуна, может быть и прозрачным…

Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр —  окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.

Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

Фильтр грубой очистки воды перед счетчиком. Устройство и разновидности

Рассмотрим основные разновидности фильтров грубой очистки воды для установки перед счетчиком, их особенности и принцип действия.

Сетчатый

Встречается чаще всего, отличается длительной эксплуатацией без замены рабочей части, которая в таких установках представляет собой сетки с довольно мелкими ячейками – в пределах 20-500 микрон .

Данные устройства можно разделить на подвиды :

• фильтр с обратной промывкой (засорившиеся ячейки очищаются от частиц мусора автоматически, и корпус не требуется для этого разбирать).
• фильтр без промывки (другими словами грязевики, очистка происходит только после полной разборки).

По способу крепления может быть резьбовой, фланцевый или муфтовый. По расположению отстойника – прямой или косой.

Данное изделие, предназначенное для очистки промышленной или бытовой холодной воды оснащается прозрачным корпусом для визуального осмотра состояния сетки. Для горячей воды корпус имеет металлическое исполнение, так как лучше переносит высокие температуры.

Картриджный (патронный)

В таком устройстве фильтрующий материал – это заменяемые картриджи, которые ставятся в корпус-колбу, изготовленный из пластика или металла. Они задерживают частицы, размерами от 0.5 до 30 микрон , и нуждаются в периодической замене таких картриджей.

Картриджные фильтры перед счетчиком воды используются там, где частицы очень мелкие, и не могут быть удержаны сеткой. Устанавливаются, как правило, на небольших потоках . Если поток сильнее, устройство будет больше по размеру и цене.

Особенностью данной разновидности является то, что рабочие элементы можно использовать для удаления не только механической фракции, но и примесей . Так, используя картридж, пропитанный углем, можно удалять хлор. Модель же чулочного типа справляется с очисткой от вязкой глины и тины с водорослями.

Фильтр для воды. Виды фильтров для воды

Фильтрация воды начала практиковаться еще на заре человеческой эры. Один из первейших методов очищения – угольная фильтрация – дошел и до наших дней. Российский рынок очистительной техники богат выбором фильтров разных систем, уровней очистки, размеров и назначений. Основная классификация проходит по типу очистки :

• механические фильтры – многоуровневые системы очистки, которые применяются для защиты сантехнических и бытовых приборов от накипи и грязи.
• ионообменные фильтры – системы для смягчения жесткости воды, работающие на основе ионообменных смол. Фильтруют не только железо, но и марганец, с которым не справляется большинство других систем.
• фильтры обратного осмоса – наиболее экологически чистые и самые эффективные системы. Справляются с удалением всех примесей и бактерий, перед выходом дополнительно минерализуют воду (опционально).
• биологические фильтры – система работает на основе микроорганизмов, очищающих воду от органических загрязнений. Применяется в аквариумах и очистительных установках для сточных вод.
• абсорбирующие фильтры – основным очищающим компонентом выступают абсорбенты, задерживающие примеси (процесс сорбеции).
• аэрационные фильтры – вода очищается с помощью кислорода в специальных резервуарах.
• электрические фильтры – очищают воду озоном от всех окислившихся и растворенных в ней органических и неорганических загрязнений, однако, очень неэкономны в энергопотреблении.
• фильтры кувшинной конструкции – конструкция состоит из емкости для неочищенной воды, емкости для очищенной воды и угольного фильтра.
• картриджные фильтры – конструкция состоит из нескольких колб, внутри которых фильтрующий наполнитель для каждого вида примеси.
