Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

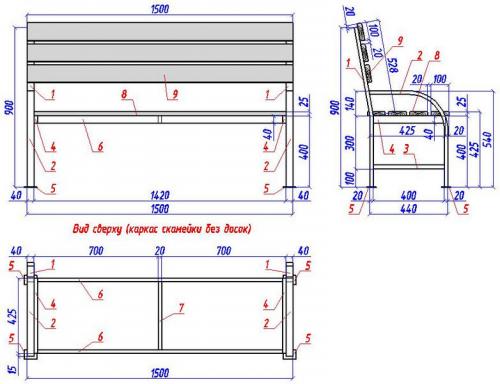

Каркас

• Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Как сделать скамью без спинки

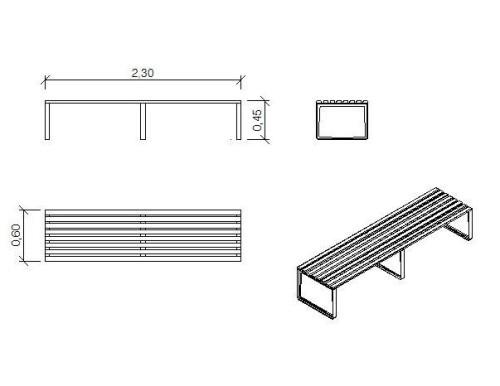

Скамья без спинки представляет собой конструкцию из опор в виде трех металлических прямоугольников, соединенных между собой двумя трубами, образующими сиденье. Ниже представлен чертеж лавочки из профильной трубы.

Детали лавочки

Для изготовления такой лавочки потребуется квадратная или прямоугольная профильная труба сечением 30х30 мм. Всего необходимо 11 метров трубы, из которых с помощью болгарки или ножовки по металлу нарезаются заготовки:

• 2 отрезка по 2,3 метра (длинные части сиденья, скрепляющие опоры);
• 6 отрезков по 0,6 метра (длинные части опор-прямоугольников);
• 6 отрезков по 0,45 метра (коротки части опор-прямоугольников).

Из деревянных досок следует подготовить 8 деревянных брусков прямоугольной формы шириной по 6 см. Для соединения деревянных брусков с металлическим каркасом потребуются болты и гайки (24 штуки).

Крепежные болты следует выбирать с округлой сплющенной шляпкой, не оставляющей дефектов на одежде. Как вариант, болты могут быть утоплены в деревянное полотно, однако это делает древесину более уязвимой к воздействию влаги в местах крепежа.

Последовательность действий

Такая скамейка из трубы своими руками собирается достаточно просто: сначала необходимо сварить 3 металлических прямоугольника, а затем соединить их двумя направляющими, образующими раму сиденья. При этом следует помнить о том, что:

1. Длинные отрезки прямоугольных опор будут размещаться горизонтально, а короткие — вертикально.
2. Во время сварки отрезков следует контролировать углы опор: оны должны составлять 90 градусов.
3. Длина лавочки, равно как и ширина, могут быть изменены. В случае увеличения длины скамейки потребуется увеличить количество опор.
4. После сварки опор все швы на них зачищаются с помощью шлифмашины или напильника, а затем грунтуются.
5. После соединения металлических опор, на каждой из них симметрично высверливаются по 8 дырок для прикрепления деревянных досок.
6. Каркас лавочки покрывается антикоррозийной краской.
7. Деревянные доски для сидений заранее лакируются или пропитываются морилкой.
8. Доски прикрепляются к каркасу в последнюю очередь.

Деревянные рейки для сиденья могут быть заменены прямоугольными профильными трубами. В этом случае они просто привариваются к каркасу, а затем вся конструкция покрывается краской.

В целях эстетичности железные рейки могут быть помещены в металлическую раму, которая скроет острые торцевые части. Для этого потребуется дополнительно 1,2 метра трубы. Такая скамейка может быть размещена автономно — в парке или в саду, однако в дождливую погоду ее рекомендуется укрывать пленкой или помещать под навес.

Лавочка из профильной трубы на кладбище. Преимущества и недостатки профильной трубы

Профильная труба может иметь различную форму сечения:

• овальную;
• ромбовидную;
• квадратную
• прямоугольную.

Изготавливается она из углеродистой и низколегированной стали, поэтому очень часто применяется как в гражданском, так и в промышленном строительстве. Такая труба легко поддаётся резке, сварке и изгибу. Из неё можно сделать красивую садовую беседку, распашные и откатные ворота, детские качели, карусели, различные виды оград и другие малые архитектурные формы для приусадебного участка. В том числе и скамейку.

Профтруба имеет:

• повышенный уровень устойчивости к большим физическим и механическим нагрузкам;
• довольно приемлемую цену;
• небольшой вес готовой конструкции лавки.

При этом с ней очень легко работать.

Трубы с круглым (овальным) сечением имеют высокую степень устойчивости к механическим нагрузкам, поэтому лучше всего подойдут для изготовления металлической дворовой лавочки. Рекомендуется выбирать тонкостенные трубы толщиной от 1 до 4 мм, так как с ними легче работать в домашних условиях. Стоит материал недорого, а металлическая конструкция получится достаточно лёгкой.

Существенным недостатком такой трубы является её подверженность коррозии, поэтому лавочки необходимо будет регулярно окрашивать масляной, алкидной, эпоксидной или полиуретановой краской с предварительным грунтованием и удалением старого покрытия и появившейся ржавчины. Но если правильно ухаживать за таким изделием, то оно прослужит вам долго.

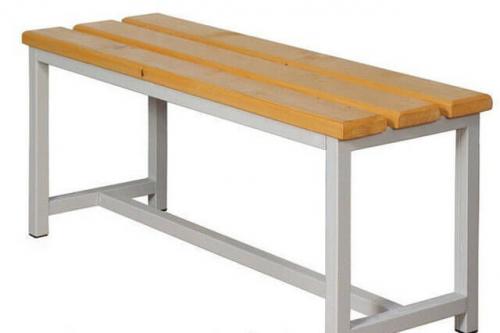

Лавочка из профильной трубы своими руками с размерами. Сборка лавочки без спинки

Своими руками скамейка из профильной трубы без спинки собирается довольно просто. Первым делом потребуется сварить между собой опоры, далее таким же способом к ним крепится пара направляющих. Иногда в их качестве используют не стальные трубы, а дюралюминиевые: в таком случае их фиксация осуществляется болтами, так как сварку этот материал не выдерживает.

При этом следует вооружится следующими рекомендациями:

• Любая прямоугольная опора должна короткой своей частью смотреть в вертикальном направлении, а длиной – в горизонтальном.
• Во время сварочных работ нужно осуществлять постоянный контроль за углами опор: они не должны отклонятся от показателя в 90 градусов.
• Нередко в результате сборки происходит увеличение параметров как длины, так и высоты, чем те, что содержат чертежи скамейки из профильной трубы. Если будет происходить удлинение, то потребуется изготовление дополнительной опоры.
• После сварочных работ проводится тщательная зачистка всех швов шлифмашиной, с последующей их грунтовкой.
• После изготовления каркаса, трубы обрамления оснащают серией отверстий в количестве 8 штук: это даст возможность закрепить к ним деревянные брусья.
• Для защиты металлических частей изделия от коррозии их необходимо покрасить надежной краской по металлу.
• Древесину для сидений перед использованием следует пропитать при помощи морилки, или вскрыть лаком.
• Оформление сидений досками происходит после всех вышеперечисленных операций.
