Один из трендов в малоэтажном домостроении последних лет – фундамент в виде утеплённой шведской плиты (УШП). Чем обусловлен высокий спрос на такой фундамент? Какие у него плюсы и минусы? Какие требования к его конструктиву и к материалам, которые используют для его создания?
Формально УШП – это разновидность утеплённой монолитной бетонной плиты, которая дополнена утеплённой отмосткой. Однако в отличие от обычных плитных фундаментов в УШП встроены основные инженерные системы:
■ Отопление – водяной тёплый пол
■ Водоснабжение
■ Канализация
■ Электроснабжение
Также в большинстве случаев при строительстве УШП предусматривают систему дренажа по периметру фундамента.

Каковы плюсы УШП?

Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать.
Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента.
Не требуется глубокий котлован: экономия на земляных работах.
Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома.

Утепленная шведская плита расчет. 9 плюсов и 3 минуса утепленной шведской плиты

Строительство дома начинается …. Правильно. С утепленной шведской плиты.

Технология создания этого комплексного решения проста, но требует вдумчивого подхода и не прощает ошибок. Результат превосходный, затраты меньше, срок эксплуатации огромный. Разберёмся, что нового предложили инженеры из северной страны для создания фундамента.

Основа конструкции

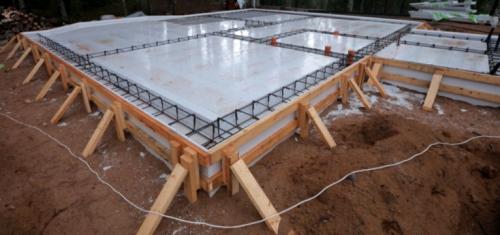

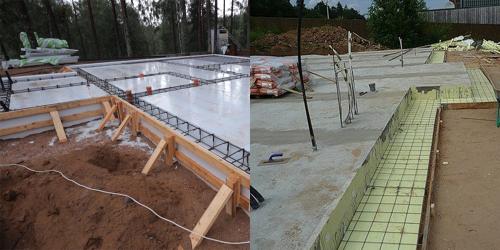

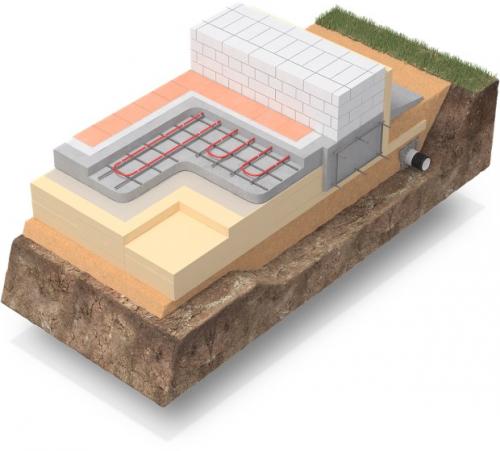

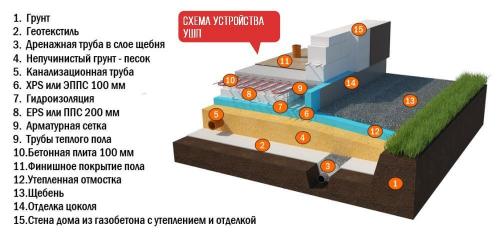

УШП или утепленная шведская плита представляет собой монолитную армированную бетонную плиту мелкого заложения, в которой расположены инженерные коммуникации и система обогрева пола первого этажа. Ее функциональность и надежность обеспечивается целым рядом подготовительных мероприятий, технических решений, новаторских идей.

Сфера применения

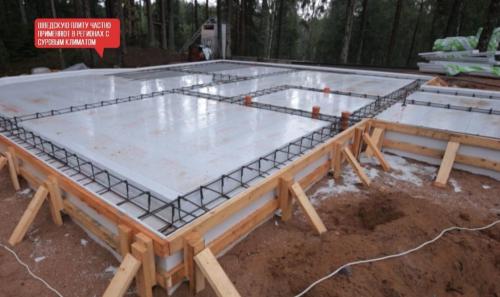

Строительство зданий на основе из УШП широко распространенно в Эстонии.

Наибольшую популярность УШП может получить:

• на территориях с суровым климатом (за исключением районов вечной мерзлоты);
• в местах близкого расположения к поверхности грунтовых вод;
• при малоэтажном каркасном, щитовом, панельном, блочном, кирпичном строительстве;
• на слабых грунтах.

Достоинства плиты

Строительство здания на основе УШП имеет следующие преимущества:

1. Инженерные сети жизнеобеспечения прокладываются либо в самой плите, либо под ней. В результате отпадает необходимость устройства цокольного или подвального этажа для размещения коммуникаций, проведения работ по утеплению и защите трубопроводов и кабелей, что сокращает расходы на строительство.
2. Один из слоев фундамента – теплоизоляция. Ее наличие предупреждает наступление сезонной цикличности эксплуатации (заморозка – оттаивание).
3. Широкое использование гидроизоляционных материалов защищает ограждающие конструкции от проникновения влаги, что увеличивает их срок эксплуатации и теплоудерживающую способность.
4. Применение гидроизоляционных материалов, дренажа, песчано-гравийной «подушки» полностью исключают разрушающее воздействие влаги на фундамент.
5. За счёт утепления по шведской технологии и обустройства водяной системы «теплый пол» существенно снижаются эксплуатационные расходы на отопление.

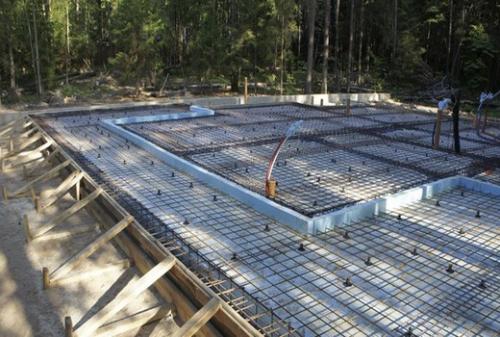

6. Монолитность конструкции, надежное армирование, запроектированные ребра жесткости обеспечивают большую несущую способность, не создают ограничений по технологии строительства здания, применению различных строительных материалов для возведения стен, перекрытий, кровли.
7. Выравнивание бетонного основания с последующей шлифовкой делает возможным не проводить обустройство чистовой отделки пола 1-го этажа перед укладкой отделочных материалов, что экономит деньги и время.
8. Необходимые для создания УШП материалы поставляются на место строительства малыми партиями, их использование не требует задействование подъемных кранов и большегрузных автомобилей;
9. Прокладка инженерных сетей и устройство основания проводится в рамках одной технологической операции, что сокращает время строительства.

Источник: https://doma-na-veka.ru/novosti/fundament-ushp-ustroystvo-konstrukciya-uteplyonnoy-plity

Как делается утепленная шведская плита. Заливка бетоном

Параметры бетонного слоя по высоте определяются проектом. В местах строительства несущих стен и обустройства ребер жесткости, это значение может составлять двадцать сантиметров, для остальной площади его можно уменьшить примерно в два раза. Это даст возможность сократить финансовые затраты на покупку бетонной смеси.

Утепленная шведская плита фундамента заливается с применением бетононасоса. Чтобы плита получилась монолитной, работы по бетонированию рекомендуется выполнить за один день. Разрешенные максимальные перерывы при поставках бетона не должны превышать тридцати минут.

Во время подачи бетонной массы и после окончания работ выполняется виброуплотнение. Связано это со сложностью планировки и наличием коммуникационных линий, разной толщиной слоя основания. Уплотнение выполняется исключительно поверхностно, чтобы не задевать арматурный каркас и трубы отопительной системы.

Чтобы снизить расходы на шлифовку или устройство чистовой стяжки, поверхность плиты фундамента (или, как ее называют, УШП) выравнивается.

До начала бетонирования отопительную систему рекомендуется наполнить воздухом, чтобы исключить ее сдавливание бетонной массой.

Как только бетонный раствор схватится (примерно через пару часов после завершения заливки), его начинают в течение трех суток увлажнять. Если температурный режим воздуха высокий, основание следует укрыть полиэтиленовым материалом.

Опалубку разрешается снять через три дня, но окончательную прочность бетон набирает в течение четырех недель.

Заключительный этап – шлифовка алмазным кругом, после чего остается только возвести стены.

Утепленная финская плита. Энергоэффективные утепленные фундаменты УШП, УФФ, DOW плита

  Все утепленные фундаменты  обладают важнейшими свойствами отличающие их от обычных – эти фундаменты универсальны и пригодны для большинства грунтов самый популярный из них утепленная шведская плита , за счет утепления и дренажа полностью сводится на нет морозное пучение, чего сильно боятся незаглубленные фундаменты, так же немаловажно – все коммуникации заранее прокладываются в тело плиты и вам не придется мучиться с разводкой инженерных коммуникаций и дальнейшей отделкой, так же вы получить сразу готовый черновой пол на который можно будет сразу монтировать отделочные материалы.

Существует множество типов фундаментов, но не все из них могут похвастатья законченным нулевым циклом. Фундаменты, которые мы строим отвечают этим требованиям:

Стоимость работ по устройству фундамента под ключ

Оставить заявку. Это вас ни к чему не обязывает. Кликай!

Классическая УШП под ключ(утепленная шведская плита) – утепленная плита созданная в первую очередь для нетяжелых каркасных домов с нагрузкой на несущие ребра плиты до 42 кН/м, в некоторых случаях возможно использование под одноэтажные дома из газобетона/керамики.

Энергоэффективная/усиленная УШП в СПб – данная плита отличается от классической тем, что имеет дополнительный слой утепления и большую высоту несущих ребер. Существует возможность уширить, если требуется более высокая несущая способность не во вред фундаменту, схема:

УФФ(утепленный финский фундамент технология) – как следует из названия, данный вид фундамента наиболее распространен в Финляндии.

Данный фундамент очень похож на обычную монолитную ленту, но с определенными доработками в виде утепления изнутри, коммуникаций и “полами по грунту” с теплым полом, которые никак не связаны с фундаментом как в УШП.

Несомненым плюсом является то, что можно приподнять цокольную часть здания.

DOW   плита – это не что-то сверхествественное, а привычный нам плитный фундамент с утеплением, коммуникациями и теплым полом.

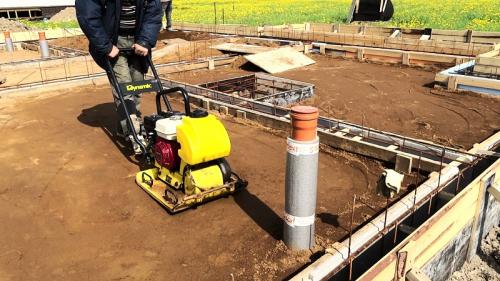

Данные фундаменты требовательны к качественному исполнению, например многие самостройщики любят неуплотнять свеженасыпной песок или “уплотнить” экскаватором, чего категорически делать нельзя и таких “мелочей” при строительстве фундамент достаточно много, а так как все коммуникации монолитятся, то в случае некачественно выполненных работ – “малой кровью” обойтись не получится.

Утепленная шведская плита своими руками. Укладка утеплителя для ушп фундамента

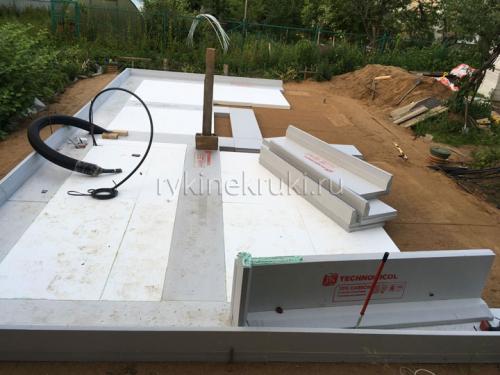

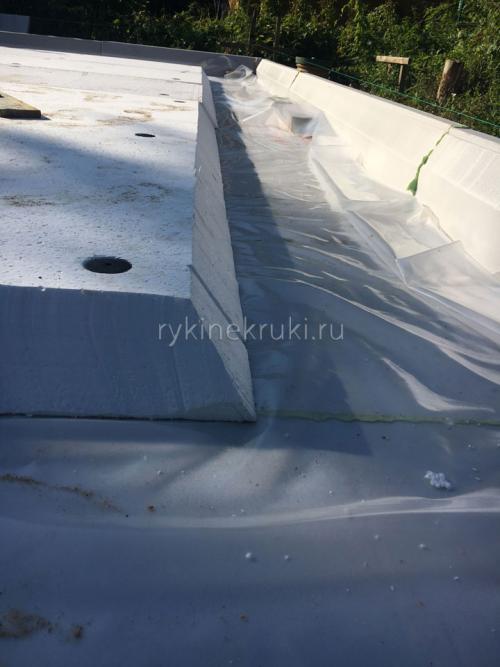

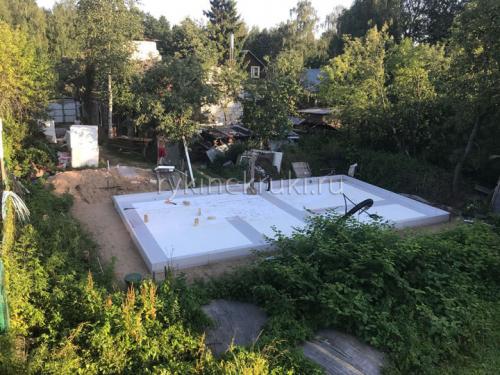

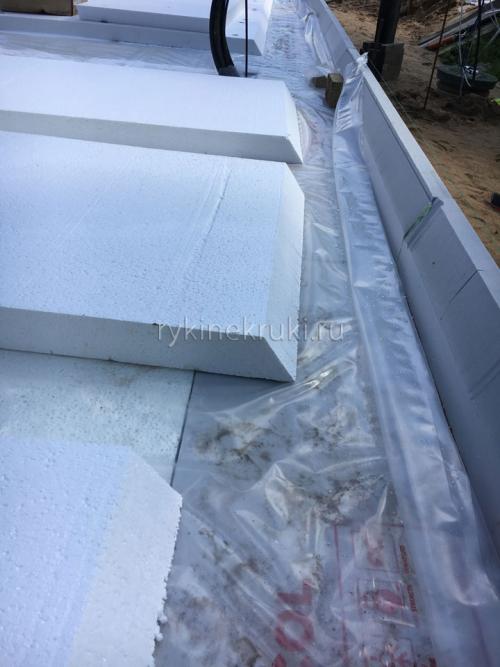

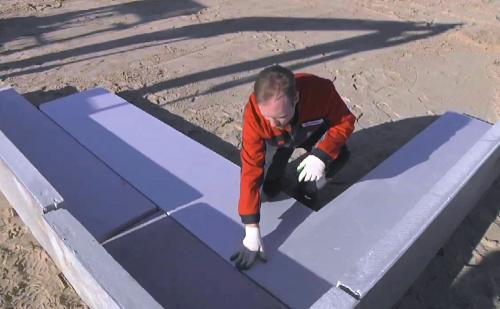

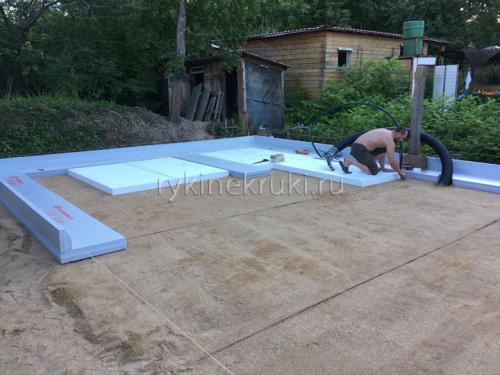

После того, как горизонтальность основания утепленной шведской плиты приведена в норму, мы можем приступать к укладке экструзионного (экструдированного) пенополистирола, который отличается повышенной устойчивостью к вертикальным нагрузкам, воде и пару. В нашем случае, согласно технологии применяющейся при устройстве фундамента ушп, экструзионный пенополистирол марки технониколь мы укладываем в тех местах, где будет наибольшая нагрузка, то есть как основание под внешние стены и несущие перегородки. Для остальной части фундамента утепленной шведской плиты мы используем пенопласт (пенополистирол) повышенной прочности:

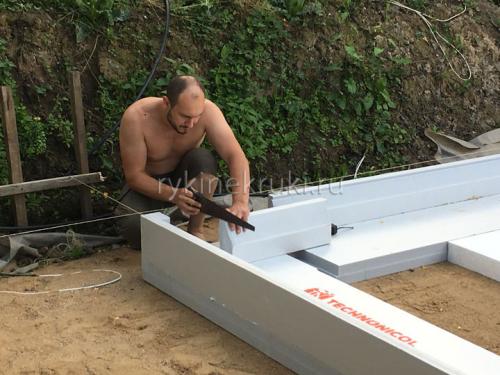

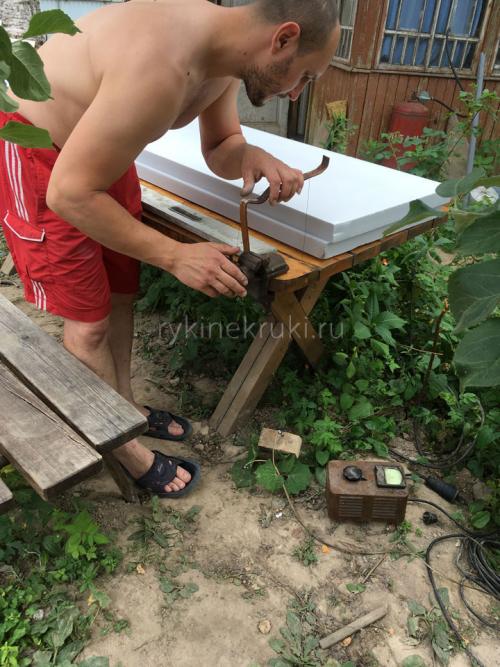

Поскольку устройство ушп фундамента производится своими руками, то и пенопласт, и пенополистирол нам необходимо резать самостоятельно. Для этого мы можем использовать простейшее приспособление в виде накалённой струны, так называемый «терморезак». Принцип его действия достаточно простой и надежный. Для его устройства нам потребуется:

• трансформатор, на котором можно было бы регулировать мощность электрического тока;
• металлическая струна;
• два зажима для струны с возможностью регулировки их натяжения:

Терморезак, сделанный собственными силами, устанавливается на рабочую поверхность – стол, верстак или иной горизонтальный предмет. Обычно размер рабочей поверхности задаётся исходя из размера плиты пенопласта или пенополистирола. После того как мы разрезали плиты утеплителя на необходимые элементы и задали им необходимые размеры, мы начинаем собирать утепленную часть фундамента УШП, так называемое –«корыто»:

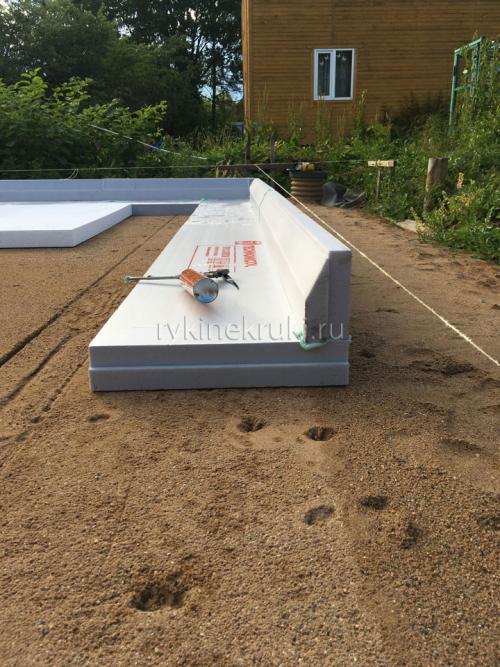

Соединение пенопласта между собой необходимо производить специальным клеем, предназначенным исключительно для работы с пенополистиролом. Такой клей можно приобрести на любом строительном рынке или в специализированном строительном магазине. Внешне клей выглядит так же, как и монтажная пена в большом баллоне и бывает двух типов – профессиональный и обычный, который можно узнать по прикрепленной к баллону пластиковой трубочке. Такой вариант клея удобен в тех случаях, когда нужно что-то соединить в небольшом количестве, после чего состав больше не понадобится.

Что касается профессиональной пены, то для неё придётся дополнительно приобрести специальный пистолет, в который вставляется непосредственно сам баллон. Он выполнен из металла, и при надлежащем уходе им можно пользоваться достаточно долгое время, используя не один баллон с пеной:

Не стоит забывать, что при использовании клей-пены, есть совсем немного времени для склеивания. То есть, в тот момент, когда мы выдавливаем клей, мы должны точно знать, куда мы будем приклеивать деталь, на которую уже намазан клей. До полного высыхания шва есть 2 часа, но на корректировку стыка есть всего 15 минут.

Шведская плита недостатки. Правильный фундамент для частного дома, плюсы и минусы утеплённой шведской плиты

Утеплённая шведская плита (УШП) — тип фундамента, который только набирает популярность в нашей стране. Это основание всего дома, нужно всё сделать чётко и правильно, проблемы с плитой сделают дальнейшую стройку невозможной!

Что необходимо учесть при заливке УШП

Начнём с преимуществ утеплённой шведской плиты:

— Энергоэффективность. Пожалуй, самый большой плюс, водяной пол обеспечит комфортное проживание, а бетон станет отличным аккумулятором тепла. Экономия на отоплении будет заметной;— УШП можно возводить на самых разных типах грунта, в том числе сложных для строительства;— Готовое черновое основание для различных видов напольного покрытия — от линолеума до паркета;— Быстрота монтажа. Несмотря на то, что технически строительство УШП — сложный процесс, бригада из четырёх человек со специальной техникой справится с фундаментом площадью 100 квадратных метров примерно за две недели.

Недостатков у УШП тоже хватает:

— Подходит только для малоэтажного строительства, максимум в два этажа. Чаще всего на утеплённой шведской плите строят каркасные дома, здания из газобетона и бруса, то есть достаточно лёгкие;— Цоколь будет невысоким, около 30 сантиметров. Впрочем, назвать это существенным минусом нельзя. Просто в нашей стране привыкли к домам с цоколем не меньше метра в высоту, поэтому данный момент можно назвать одной из особенностей дома на УШП;— Все коммуникации оказываются залитыми в бетон. А если что-то протечёт или сломается? Разрушать фундамент? Решить данную проблему можно с помощью обустройства технических ревизий и приямков, но это поднимет стоимость основания дома. Кроме того, можно принять предупредительные меры, такие как проверка уклонов и герметичности канализационной системы, а также опрессовка труб тёплого пола непосредственно перед заливкой бетона;— Постройка подвала под УШП — проблема. Такие дома в подавляющем большинстве случаев обходятся без погреба. Или владельцы строят его отдельно, не под домом. Есть примеры строительства подвала под утеплённой плитой, но это снижает всю надёжность конструкции и приводит к несоразмерным финансовым затратам;— На участке со склоном использование УШП тоже неоправданно. Придётся тщательно выравнивать всю площадку, строить опорные стены, заниматься террасированием. А это всё потери времени и денег;

Теперь перечислим, какие ошибки чаще всего допускаются при подготовке основания под УШП и заливке самой плиты:

— Отказ от геологических изысканий. Мы уже писали, чем может помочь и почему так важен данный этап подготовки к стройке частного дома;— Отсутствие конструкторского расчёта, проекта фундамента, а ведь это необходимый процесс подготовки к строительству;— Котлован под фундамент был вырыт, когда грунт ещё не оттаял, был промёрзшим. Например, владельцы спешили закончить стройку за лето и принялись возводить фундамент в марте, когда ещё не редкость ночные заморозки;— Не до конца был убран плодородный слой земли, всё сделано «на глазок», котлован оказался недостаточно глубоким;— Основание под плиту оказалось недостаточно надёжным. Огромная ошибка! Обязательно нужно использовать щебень, геотекстиль по всей поверхности основания, песчаную подушку следует утрамбовывать виброплитой, затем проливать водой, досыпать при необходимости и вновь утрамбовывать. Помните, что на этой основе будет стоять не только сама УШП, но и весь дом. Так что никакого пылеватого песка, органики, почвенно-растительного слоя — всё очень качественно, согласно технологии;— Неправильный дренаж. Например, он оказался выше основания котлована, а ведь должен быть ниже! Или использовался щебень слишком мелкой фракции. В итоге дренаж работать не будет, плита после проливных дождей вообще может оказаться под водой;— Отказ от предупредительных мер — опрессовки труб, проверки под давлением. А это чревато серьёзными проблемами с работой инженерных коммуникаций и тёплого пола, которые после окончания работ оказываются вмурованными в бетон;— Поверхность УШП не отшлифовали специальной затирочной машиной, так называемым «вертолётом». То есть её просто не подготовили под укладку напольного покрытия, нарушена технология строительства.

К чему могут привести все перечисленные нами ошибки? К тому, что уже через месяц УШП серьёзно просядет. В некоторых случаях перепад высот достигал 15–17 сантиметров, в основании появлялись трещины. Можно ли строить дом на таком основании? Нет! Что делать?

Можно попробовать долить бетон, чтобы выровнять плиту, но если есть проблемы с основанием, трамбовкой щебня и песка, дренажом, то эта мера не поможет! Останется единственный выход — демонтировать плиту и строить всё заново, уже на правильном основании. А это масса потерянного времени и выброшенные на ветер солидные суммы денег. Так что ищите профессионалов, знакомых с технологией заливки УШП и контролируйте процесс.
