План кухни с размерами и мебелью. С чего начать проектирование кухни

07.08.2022 в 04:12

План кухни с размерами и мебелью. С чего начать проектирование кухни

Разработка проекта начинается с создания эскиза, поиска концепции, а затем определяется возможность ее реализации в существующих условиях. Для этого необходимо подобрать размеры основных элементов в соответствии с параметрами помещения.

Размеры кухонного гарнитура и его основных элементов подбираются с учетом параметров помещения

Обмер помещения – что учесть

На первом этапе необходимо подготовить обмерочный план кухни, чтобы наглядно отобразить конструктивные особенности помещения, расположение оконного и дверного проема, труб, стояков, розеток, включателей.

Обмерочный план кухни

Для разработки проекта кухонного гарнитура требуется выполнять ряд измерений.

Таблица 1. Необходимые измерения

ИллюстрацияОписание

Замер №1

Важный показатель – высота потолка (h1 на схеме). Если в помещении имеется натяжной потолок или предполагается его установка, то от значения h1 потребуется отнять 4-5 см. При наличии гипсокартонных потолочных конструкций выполняют два замера: h1 и от пола до гипсокартонной конструкции.

Замер №2

При расположении на кухне газовой трубы также необходимо выполнить ряд измерений: h2 – расстояние от пола до газового крана, L4 – от смежной стены до газопроводной трубы и L8 – расстояние между трубой и стеной, вдоль которой она расположена.

Замер №3

Чтобы определить – не будет ли подоконник мешать установке кухонного гарнитура, необходимо выполнить замеры, на схеме обозначенные как L5 b h3 – первый от угла смежных стен до края подоконника и второй от пола до подоконника. Если значение L5 превышает 60 см, то расстояние от пола до подоконника не измеряют.

Замер №4

С противоположной стороны от стены до трубы выполняют замеры L3 – от угла до газопроводной трубы и L2 – от угла до крайней точки газоотводной трубы. Зная значение расстояний L1, L3 и L4 можно определить диаметр газовой трубы.

Замер №5

На этой же стене и противоположной определяют расположение виртуальной точки, которая образуется при схождении линий с координатами 60 х 81-82 см. (Lвсп. и h всп. на схеме).

Замер №6

При соединении расположенных противоположно виртуальных точек будут получены две длины – от точки до точки и непосредственно между противоположными стенами от угла до угла. Эти две длины сравнивают и выбирают наибольшее, которое будет отображено на эскизе.

Замер №7

К основным размерам относится ширина противоположной от окна стены (L6 на схеме).

Замер №8

Также требуется определить место размещения вытяжного отверстия, выполнив измерения L7 (от угла) и h4 (от пола).

Замер №9

При расположении гарнитура на противоположной стороне – измеряют расстояние от дверного проема до стены (L1доп. на схеме).

Замер №10

При размещении гарнитура вдоль стены, смежной с той, вдоль которой проходит труба отопления, потребуются следующие измерения: L2доп. – от угла до края подоконника, L3доп. – от угла до трубы отопления, L4доп. – от трубы отопления до стены, вдоль которой она расположена.

Замер №11

Полученные замеры отображают на эскизе.

Планировка кухни онлайн. 5 лучших онлайн-планировщиков кухни

Мы лично протестировали все планировщики, о которых пойдет речь ниже. Сразу отметим, что самого идеального и универсального не нашли. У одного хромает качество визуализации, у другого – маленький выбор модулей, фасадов и т.д. Зато у некоторых программ нашлись такие плюсы, которые перекрыли сразу многие недостатки. Но каждая из этих программ будет полезна, как минимум, для того, чтобы создать план расстановки мебели и найти оптимальный вариант планировки кухонного гарнитура.

Обратите внимание! Участвующие в обзоре проектировщики от известных компаний (ИКЕА, Леруа Мерлен и др.), приведены не с целью рекламы. Покупать кухню данных брендов мы не призываем. Но вы, вместе с нами, можете оценить интересные возможности этих программ. А гарнитур в таком же дизайне можно купить в другом магазине.

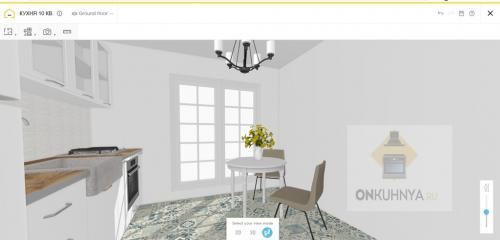

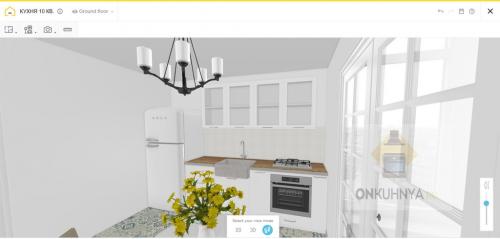

HOME.BY.ME

Этот планировщик встроен в интернет-магазин, поэтому в каталоге представлены материалы, мебель и техника конкретных брендов. Но это не мешает создавать красивые и реалистичные проекты с качественной визуализацией.

Из всех представленных в этом обзоре планировщиков, у HOME.BY.ME самая качественная 3D-визуализация.

Планировка кухни онлайн. 5 лучших онлайн-планировщиков кухни

Планировка кухни онлайн. 5 лучших онлайн-планировщиков кухни

ПлюсыМинусы
  • Не нужно регистрироваться.
  • Реалистичная визуализация с хорошей графикой.
  • Создания панорамы на 3600.
  • Огромный выбор вариантов дизайна материалов, мебели, техники.
  • Возможность редактировать каждый объект: менять его дизайн и размеры.
  • Можно отрисовать проект на основе отсканированного или созданного на компьютере чертежа.
  • Программа только на английском языке. Но, в целом, интуитивно понятна.
  • Планировщик HOME.BY.ME сложнее в работе, чем другие программы из этого обзора. Новичку придется потратить один вечер, чтобы разобраться, зато результат того однозначно стоит.

Планировка кухни онлайн. 5 лучших онлайн-планировщиков кухни

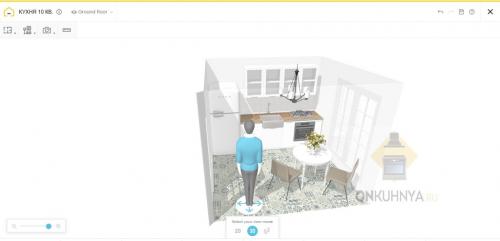

Фигура человека в проекте представляет собой ось аксонометрической проекции. Ее можно двигать, меняя угол обзора.

Планировка кухни онлайн. 5 лучших онлайн-планировщиков кухни

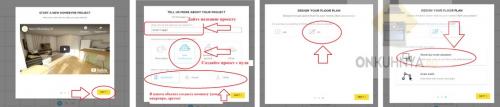

Для новичка начинать проектирование лучше с создания проекта с нуля. Ниже представлена краткая инструкция по началу работы в программе и созданию шаблона проекта.

Планировка кухни онлайн. 5 лучших онлайн-планировщиков кухни

Приступить к проектированию кухни в конструкторе HOME.BY.ME ⏩.

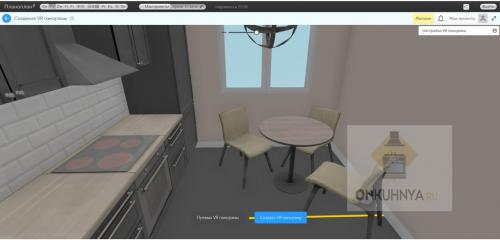

PLANOPLAN

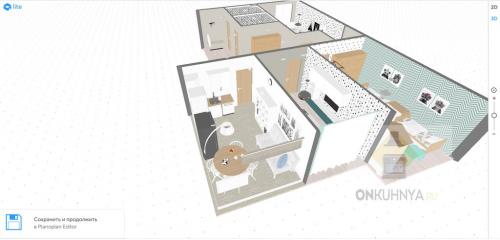

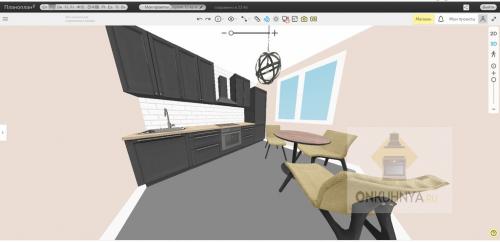

Еще одна бесплатная программа с качественной 3Д-визуализацией, которая позволяет создавать рендеры, VR-панорамы и виртуальные туры по интерьеру. В этой программе работают начинающие дизайнеры-самоучки. Если вы готовы потратить пару часов на ее изучение, то будьте уверены, оно того стоит. По итогу работы вы получите реалистичные картинки с полным набором мебели и даже аксессуаров.

Планировка кухни онлайн. 5 лучших онлайн-планировщиков кухни

Планировка кухни онлайн. 5 лучших онлайн-планировщиков кухни

ПлюсыМинусы
  • Реалистичные 3D-рендеры и качественная визуализация.
  • Создание VR-панорам, которые можно посмотреть в очках виртуальной реальности.
  • Более 5000 моделей мебели, в том числе от известных брендов (Ikea, Plaza Real и др.).
  • Огромный выбор дизайнов отделочных материалов.
  • Можно загружать собственный каталог мебели.
  • Потребуется больше времени, чтобы разобраться в программе.
  • Программа может подтормаживать, медленно работать, особенно при работе в 3D-формате.
  • Некоторые функции платные.

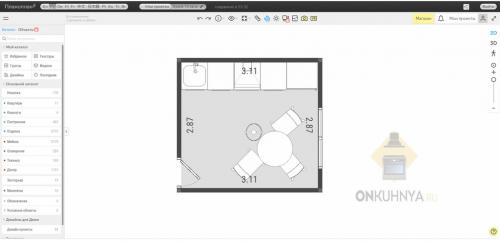

Для работы в программе необходимо создать личный кабинет. PLANOPLAN – нечто большее, чем просто планировщик. Это целое сообщество, где начинающие дизайнеры создают масштабные проекты не только кухонь, но и других комнат и целых квартир, и делятся результатами друг с другом.

Планировка кухни онлайн. 5 лучших онлайн-планировщиков кухни

Планировка кухни онлайн. 5 лучших онлайн-планировщиков кухни

Приступить к проектированию кухни в конструкторе PLANOPLAN ⏩

BPLANNER

Этот планировщик не привязан к каталогу товаров конкретной компании. В программе есть большой выбор модулей самых разных размеров, множество вариантов дизайна фасадов и фартука. Можно спроектировать кухню любой планировки и конфигурации – линейную,, П-образную, с барной стойкой, с островом или полуостровом.

Если вы хотите сделать паузу в проектировании и продолжить работу позже, необходимо выгрузить проект, нажав на пиктограмму с дискетой в верхней панели инструментов. В последующем, для продолжения работы, выгруженный файл нужно загрузить обратно в программу, нажав на пиктограмму в виде папки.

Планировка кухни программа. Расстановка оборудования и модулей кухни

После настройки помещения, приступим к непосредственному проектированию нашей кухни.

  1. 1 Ставить кухню мы будем вдоль длинной стены , учитывая принципы проектирования, которые я описывал в пошаговом руководстве по созданию проекта дизайна кухни без дизайнера . В данном случае расположение дверей и окон не важны, так как нам важно понять принцип работы программы.
  2. 2 Расположение оборудования и техники у нас будет классическое – холодильник >> рабочая поверхность >> мойка >> рабочая поверхность >> плита >> рабочая поверхность. От стены до стены. Вы можете работать как на плане, так и в трехмерном режиме, удобство от смены режимов не страдает. Но, верхние шкафчики удобнее «вешать» все-таки в трехмерной проекции, так вы сможете контролировать высоту навески.
  3. 3 Идем в верхнее левое меню , где кликаем на пиктограмму с мебелью и выбираем пункт « Furnish » - обстановка. Но не обязательно именно на него, из любого пункта мы все равно попадем в меню выбора мебели, оборудования, декоративной обстановки или техники.
  4. 4 Из предложенного списка выбираем необходимый нам пункт . Перейдите по разным пунктам, и вы поймете, как это работает. Навигация примерно такая же, как и в среде Windows.
  5. 5 Выбрав нужный нам элемент, нажимаем кнопку « add to project » - и ставим появившуюся модель в нужное нам место в помещении. Привязка объектов осуществляется автоматически. Перемещать или поворачивать модель вы можете с помощью индикаторов, которые подсказывают вам, что делать. При клике на любой объект, можно изменить его размеры (прим. ред. Это не всегда возможно. Например, сделать ширину холодильника меньше 60 см вам не удастся, так как это стандарт ширины).

Планировка кухни маленькой площади. Планировка маленькой кухни

От формы помещения будет зависеть планировка мебели. Рассмотрим, какой по конфигурации гарнитур лучше выбрать и как его грамотно расставить.

Планировка кухни маленькой площади. Планировка маленькой кухни

Квадратная

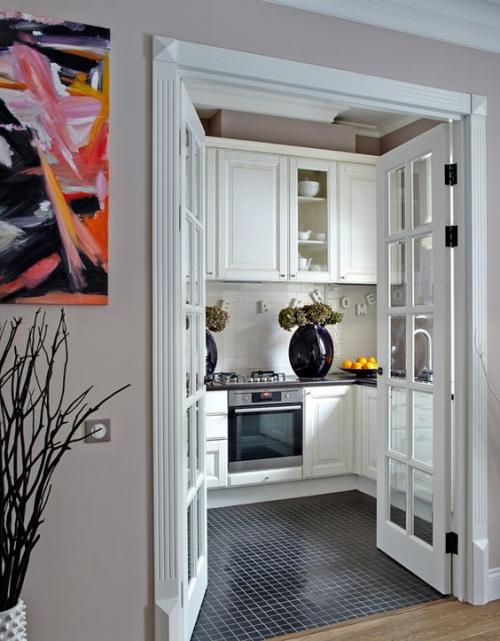

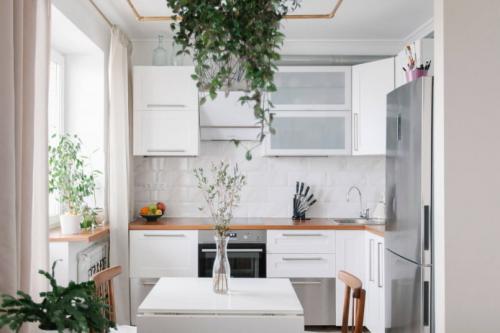

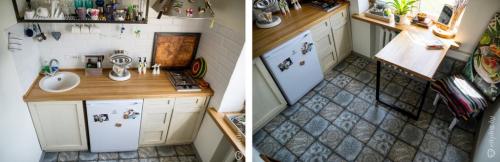

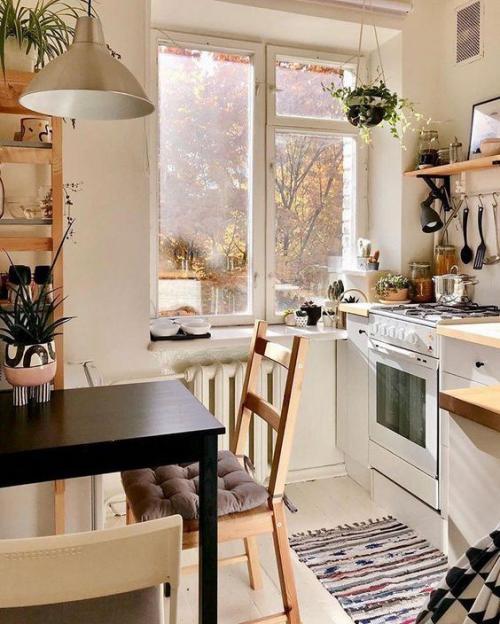

Маленькая квадратная кухня около 5 или 6 кв.м. – распространенный случай в типовых домах старой постройки времен СССР (хрущёвки, брежневки). Идеальной будет угловая планировка гарнитура. Это позволит разместить всю необходимую технику, оставить достаточно места для рабочей поверхности и сформировать правильный рабочий треугольник. Для рационального использования углового модуля установите в шкаф вращающиеся полки в виде карусели или выдвижные секции.

Планировка кухни маленькой площади. Планировка маленькой кухни

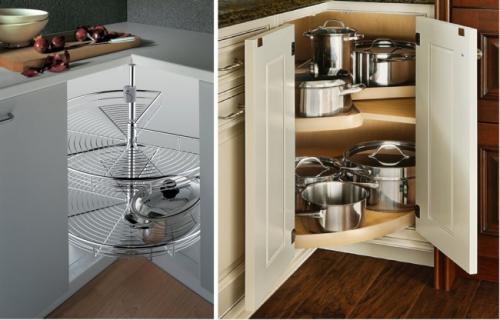

Модуль с выдвижными полками и каруселью угловой. Система «умный уголок»

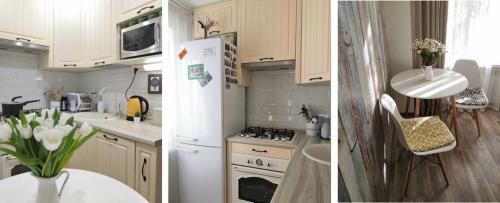

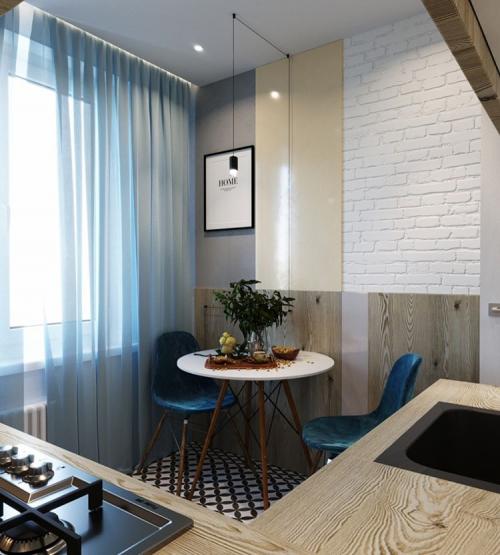

В противоположном углу останется место для обеденной зоны.

Планировка кухни маленькой площади. Планировка маленькой кухни

Планировка кухни маленькой площади. Планировка маленькой кухни

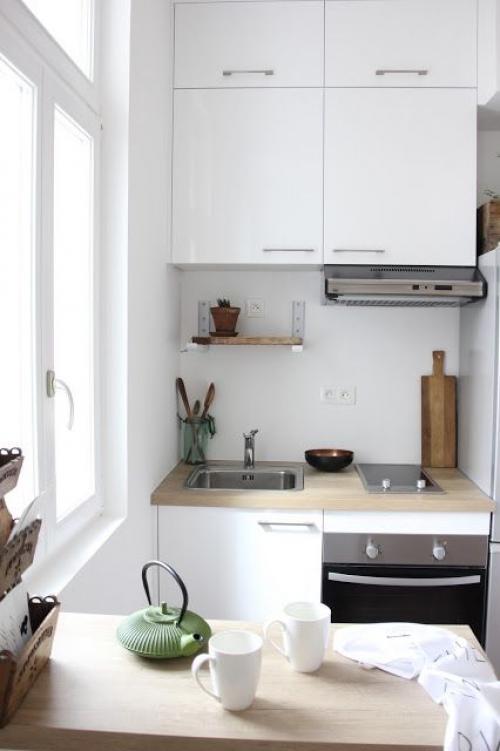

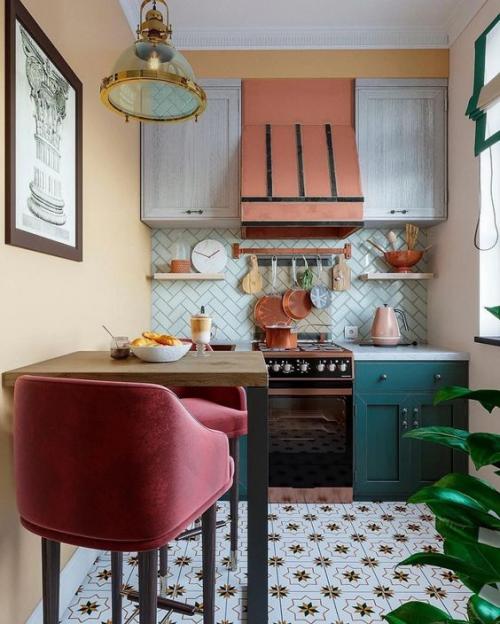

Маленькая прямая кухня смотрится визуально легче в интерьере, но с точки зрения хранения менее практична.

Планировка кухни маленькой площади. Планировка маленькой кухни

Планировка кухни маленькой площади. Планировка маленькой кухни

Квадратный стол подойдет, если за столом необходимо разместить не более двух человек, его можно ставить вплотную в угол. Для трех и более человек лучше выбрать круглый или прямоугольный стол.

Планировка кухни маленькой площади. Планировка маленькой кухни

Планировка кухни маленькой площади. Планировка маленькой кухни

Планировка кухни маленькой площади. Планировка маленькой кухни

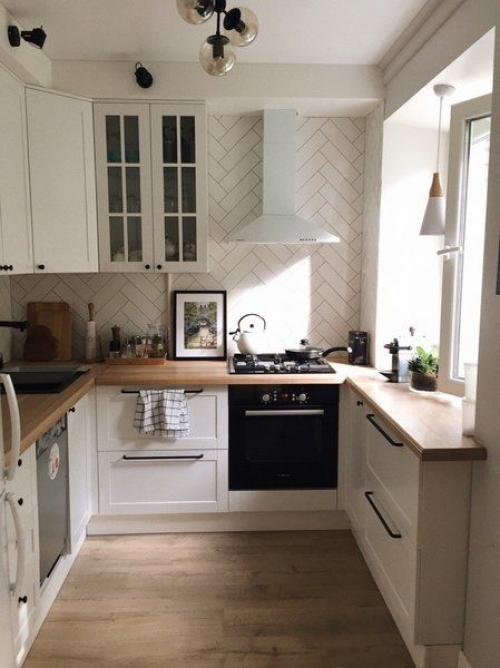

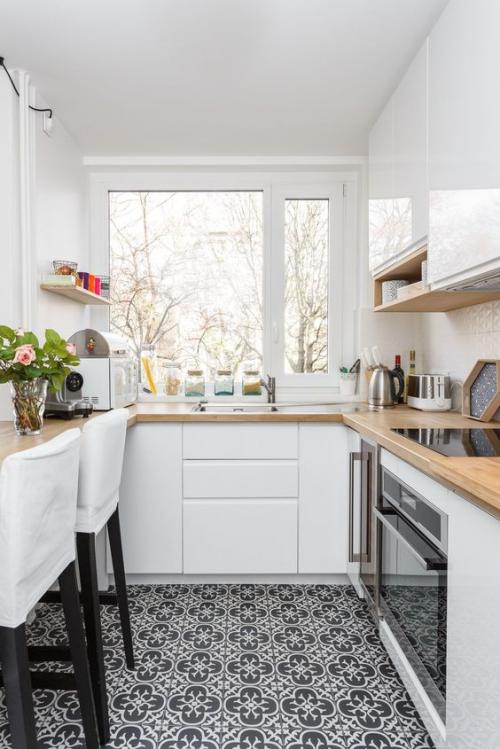

Реже можно встретить П-образную планировку. Она уместна, если основное назначение помещения ‑ приготовление еды и хранение, а для столовой будет выделено место в другой комнате. В П-образной планировке часто задействуют подоконник: под ним можно разместить рабочую зону со шкафами или оборудовать барную стойку .

Планировка кухни маленькой площади. Планировка маленькой кухни

Планировка кухни маленькой площади. Планировка маленькой кухни

Прямоугольная

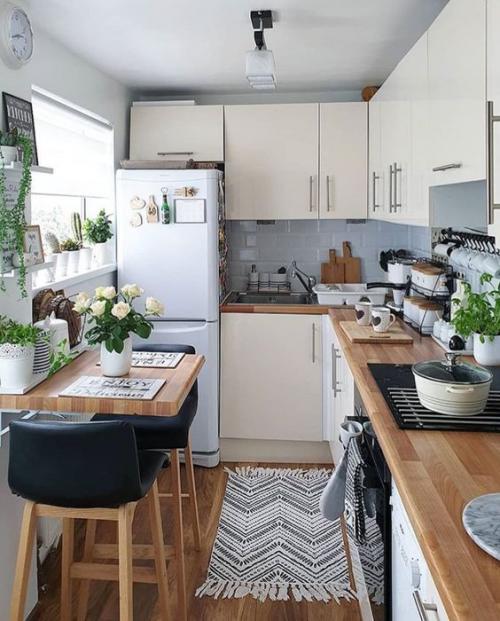

В зависимости от соотношения сторон здесь может быть три возможных варианта планировки :

  • угловая ‑ если меньшая стена составляет не менее 1,4 м;

Планировка кухни маленькой площади. Планировка маленькой кухни

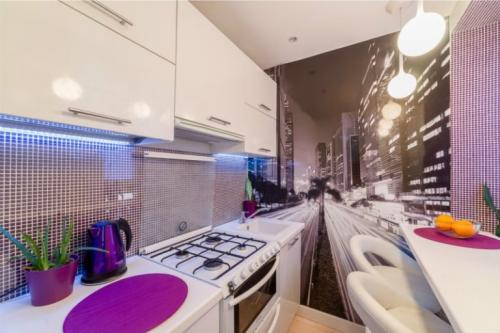

  • прямая – единственно возможная в очень узких помещениях;

Планировка кухни маленькой площади. Планировка маленькой кухни

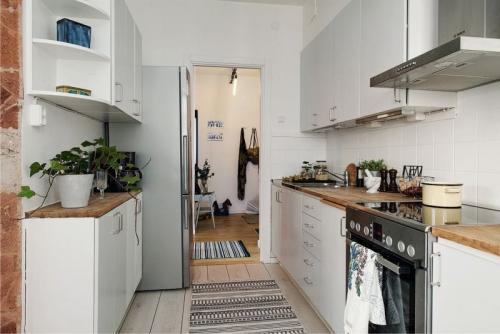

  • двухрядная – возможна в помещении шириной не менее 2,5 м. Вдоль одной из стен можно установить узкий шкаф, а обеденную зону разместить в торце.

Планировка кухни маленькой площади. Планировка маленькой кухни

На выбор планировки также влияет расположения окна. В маленькой узкой кухне с окном в торце прямая планировка является единственным возможным решением.

Правильная планировка кухни. Правила планировки

Чтобы сделать планировку удобной, при проектировании стоит учитывать несколько моментов:

  • Площадь помещения.  В небольшой квартире, например студии или хрущевке, эргономичней использовать встроенную технику, неглубокие навесные шкафчики и функциональную мебель – складные столы и стулья.
  • Правильная высота гарнитура.  При планировании кухни следует ориентироваться на рост человека, который проводит за готовкой больше всего времени. Высота столешницы должна быть ниже локтя на 15 см.
  • Расположение коммуникаций. Этот параметр диктует расстановку мойки и газовой плиты. На заранее составленном крупном плане кухни необходимо распределить местоположение розеток и выключателей.

При планировании кухни важно учитывать основной критерий её эргономики – правило рабочего треугольника . Между этими точками хозяйка (или хозяин) перемещается во время готовки:

  • Мойка . Главная составляющая зоны подготовки продуктов. Ее расположение диктуют инженерные коммуникации, поэтому их сложно перенести в другое место. Начинать проектирование рекомендуется именно с мойки.
  • Плита . Как микроволновка и духовой шкаф, относится к зоне готовки . Идеально, если по бокам от нее будут располагаться тумбы. Расстояние от плиты до мойки должно составлять от 50 до 120 см, но некоторые хозяйки предпочитают ставить плиту поближе, руководствуясь не только малыми габаритами помещения, но и удобством.
  • Холодильник . Главный предмет в зоне хранения продуктов. Рекомендуемое расстояние от мойки – 60 см: тогда не придется ходить далеко, а брызги воды не будут долетать до поверхности холодильника. Угол – самый удобный вариант его размещения.

Удобно, когда перечисленные зоны располагаются рядом: стороны между точками треугольника не должны составлять более 2 метров.

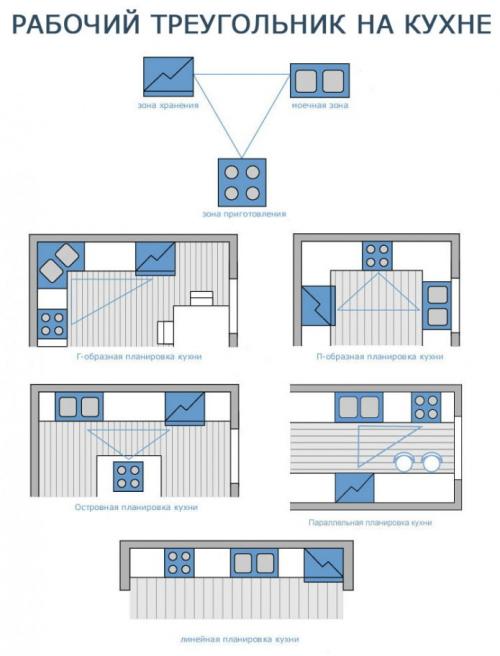

На схеме наглядно показаны самые популярные варианты правильных планировок кухни.

План кухни с размерами и мебелью. С чего начать проектирование кухни 23

План кухни с размерами и мебелью. С чего начать проектирование кухни 24

План кухни с размерами и мебелью. С чего начать проектирование кухни 25

План кухни с размерами и мебелью. С чего начать проектирование кухни 26

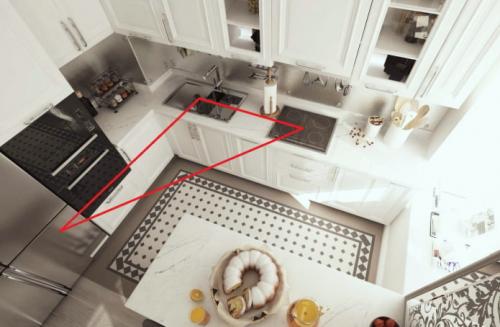

На фото схематическое изображение идеально выстроенного треугольника, вид сверху.

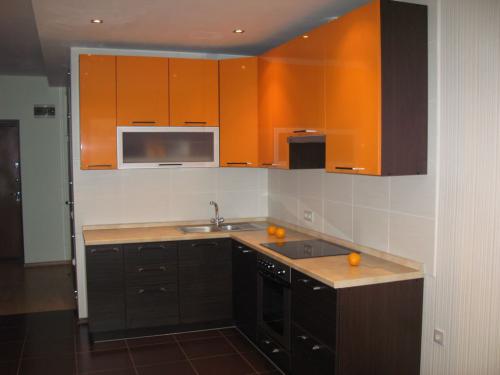

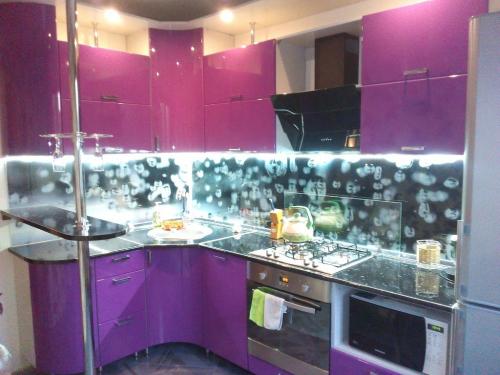

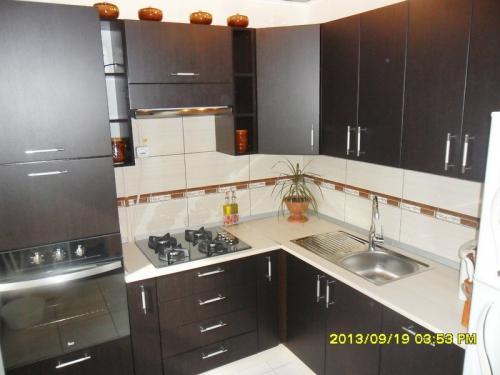

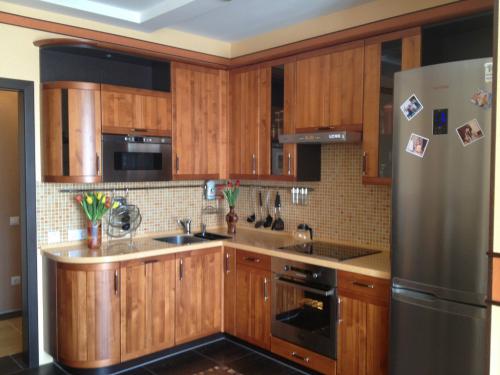

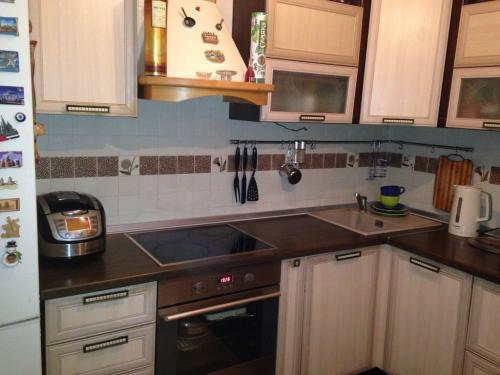

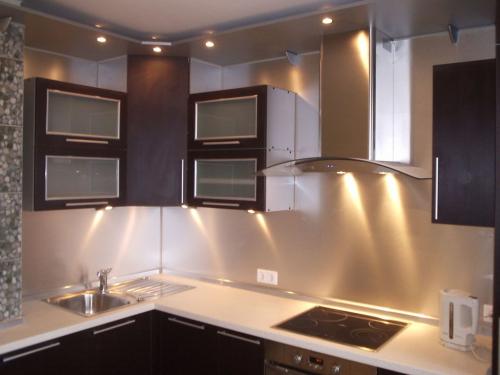

Проект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеров

Кухня является неотъемлемой частью любой квартиры или дома. Даже если вы не любите готовить, то в любом случае в этом помещении должно быть уютно выпить чашечку кофе или чая. Поэтому дизайну и планировке кухни уделяют особое внимание, чтобы была она удобной, функциональной и в то же время имела приятную атмосферу и дизайн.

Проект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеров

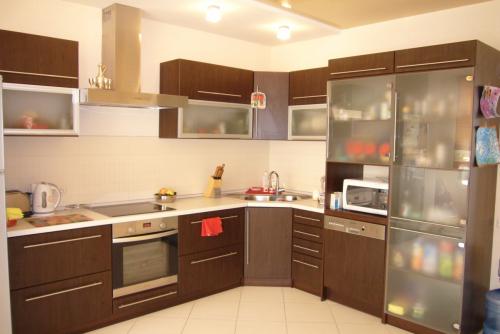

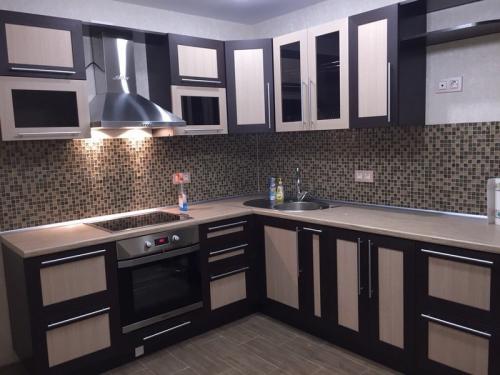

Угловая планировка наиболее популярна ввиду экономии пространства и дополнительному задействованию угла. Подробнее о ней будет рассказано далее в статье.

Характеристика угловой планировки кухни

Угловые гарнитуры для кухни считаются наиболее универсальными, поскольку подходят для помещения любого размера, а также вписываются в любой дизайн. Особенно они станут отличным решением для квартир-студий и небольших кухонь. Это связано с тем, что такая планировка способна сэкономить пространство, при этом может разделить его на отдельные зоны.

Проект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеров

Угловая кухня в своем составе содержит три основных элемента: угловой сегмент и два боковых сегмента. Расположение осуществляется вдоль двух стен помещения.

Проект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеров

Планировку в данном случае следует начинать с центральной части, то есть с углового сегмента, а далее расширять гарнитур до необходимой длины. Основными элементами здесь являются навесные шкафы и нижние тумбы.

Проект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеров

При этом есть и ряд дополнительных элементов, таких как:

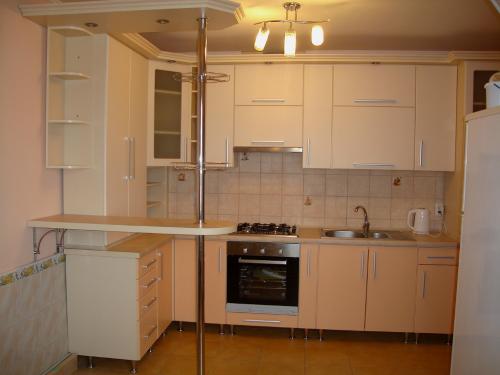

Барная стойка

Проект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеровПроект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеровПроект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеров

Фальш-короба, предназначенные для коммуникаций

Проект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеров

Хромированные рейлинги

Проект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеровПроект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеровПроект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеров

Секции для встраиваемой техники

Проект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеров

Навесные карнизы, где устанавливается дополнительная подсветка

Проект угловой кухни с размерами. Дизайн угловой кухни: 70+ фото реальных интерьеров

Плюсы и минусы угловой планировки

Для любой планировки можно выделить свои плюсы и минусы. Это касается и углового расположения гарнитура.

К положительным сторонам относится следующее:

  • Возможность создать эргономический рабочий треугольник;
  • Это компактные и вместительные гарнитуры, позволяющие сохранить пространство на маленькой кухне за счет наличия большого количества шкафов, умной фурнитуры;
  • Появляется возможность полностью использовать угол как дополнительное пространство;
  • Можно зонировать пространство на обеденную и рабочую зону.

Также выделяют и отрицательные стороны, а именно:

  • Требует больше места, нежели прямая, поэтому неактуальна в случаях, если на ней редко готовят и не нужно много шкафов для хранения утвари;
  • Не подойдет для помещений, имеющих сложную форму, например, при наличии ниш, выступов, воздухопроводов, а также при наличии кривых стен. В этом случае мебель придется делать на заказ, что увеличит ее стоимость.

Варианты планировки

Угловую кухню можно расположить в нескольких вариантах, учитывая особенности и размер помещения.

Итак, первым из них является расположение гарнитура вдоль двух перпендикулярных стен. Это классический вариант. Его также можно считать наиболее универсальным, так как подходит для большинства помещений. Кроме того технику и шкафы в этом случае можно расставить по своему вкусу.

Планировка во втором варианте представляет собой угловую кухню с полуостровом. Одна сторона гарнитура здесь располагается вдоль стены, а вторая перпендикулярно ей, не затрагивая другой стены. Свободностоящая сторона гарнитура и является полуостровом. При этом осуществляется разделение помещения на рабочую и обеденную зону. Подойдет такая планировка только для кухонь большого размера.

Планировка кухни-гостиной. Дизайн-проект кухни-гостиной: плюсы и минусы

Всегда ли целесообразно объединять пространства кухни и гостиной? В каждом случае могут быть свои тонкости, преимущества и недостатки.

Объединение кухни и гостиной – хорошая идея, если:

  • кухня очень маленькая, места для готовки, хранения и свободного передвижения не хватает;
  • хочется собираться вместе всей семьей: пока один готовит, остальные общаются;
  • нужно одновременно делать домашние дела и следить за маленьким ребенком: на открытом пространстве он всегда в поле зрения;
  • нужно сэкономить на телевизоре. Установить его можно таким образом, чтобы он просматривался со всех сторон.

Недостатки у такого решения тоже есть:

  • необходимость согласования любых перепланировок и внесения изменений в техпаспорт (перенос дверного проема или его расширение, возведение новых перегородок, перенос коммуникаций и др.), что влечет за собой потерю времени, денег, а часто и нервов;
  • потеря дополнительной изолированной комнаты (в случае объединения кухни и гостиной в однокомнатной квартире). Человеку необходимо личное пространство и возможность побыть наедине;
  • шум, запахи кухни станут частью гостиной. Громко работающий холодильник; запах рыбы, пропитавший обивку дивана и портьеры, или домочадцы, которые просыпаются раньше вас и включают в 7:00 шумный чайник, ‑ всё это может раздражать.

Перечисленные плюсы и минусы очень субъективны. Поэтому, если для вас такое решение принесет больше пользы, то, конечно, объединяйте. Но помните о важных нюансах, когда делать перепланировку ни в коем случае нельзя

Нельзя!

  • Ломать несущие стены и конструкции.
  • Объединять газифицированную кухню с жилой комнатой. В этом случае проблему можно решить путем отказа от газового оборудования и перехода на электроплиту. Такая возможность у жильцов есть, но предварительно необходимо обратиться за разрешением в управляющую компанию и согласовать действия с газовой службой. Вам могут отказать по вполне объективным и веским причинам – неподходящая нагрузка на электросеть.
  • Самостоятельно устанавливать, менять газовое оборудование.
  • Нельзя располагать нежилые зоны над жилыми. Кухня – нежилое помещение, и если вы заходите перенести ее в зал, то ваши соседи снизу, узнав об этом, вряд ли обрадуются, поскольку это нарушает санитарные нормы и правила;

В этом плане повезло жителям первых и вторых этажей, если первый отдан под коммерцию: им проект перепланировки могут согласовать.

Проект кухни с размерами. Особенности самостоятельного проектирования

Первым делом, для создания проекта кухонного гарнитура своими руками надо учесть общую площадь помещения, расположение коммуникаций, проемов и другие индивидуальные особенности. Рекомендуется сделать простой план кухни на бумаге, указывая все размеры. На его основании делается чертеж всей мебели, после чего рассматривается метод монтажа техники с точными габаритами.

После основного плана важно подобрать и рассчитать другие важные особенности гарнитура:

  • длину, ширину и толщину столешницы;
  • размеры шкафчиков для нижнего и верхнего ярусов. Стандартные габариты первых — до 90 см, глубина до 50 см. Настенные шкафы не такие глубокие, оптимальное значение 30–40 см;
  • нижние тумбы закрываются столешницей, она будет шире на 4–5 см, а сзади делается запас порядка 10 см для коммуникаций;
  • ширина гарнитура определяется размерами помещения, значение колеблется в пределах 30–100 см, стандартно 80–90 см. Угловые шкафы около 60 см.

После создания чертежа можно определиться, подойдет ли стандартная модель мебели или нужно изготавливать нестандартную конструкцию. Последний вариант создается при наличии следующих элементов на кухне:

  • ниш;
  • выступов;
  • необычного положения коммуникаций, которое не дает возможность ставить обычную модульную мебель;
  • розеток, для которых нужен свободный доступ.

Также важны и просто индивидуальные желания хозяев жилища.

Любые ниши или выступы обыгрываются при помощи глубины шкафа, она будет больше или меньше. Для розеток возможно вырезать отверстие, вмонтировать их в столешницу. Делая чертеж, нужно обязательно следовать основным правилам:

  • точно обозначать расположение коммуникаций, розеток и неровностей;
  • расставить правильно технику, указать, будет ли она встроенной;
  • обозначить на чертеже все стандартные кухонные секции;
  • в самом конце выделить элементы, у которых будет необычная форма или размеры.

Для упрощения всего процесса рекомендуется применять готовые эскизы, на которых указаны размеры, детальное описание каждой секции, а также общая площадь кухни.
