Подъемные ворота для гаража из профнастила своими руками. Особенности подъёмных ворот:

Подъемные ворота для гаража из профнастила своими руками. Особенности подъёмных ворот:

— удобное управление;
— минимальная занимаемая площадь перед гаражом;
— движение по направляющим, что обеспечивает жёсткость конструкции, без перекосов и заеданий;
— комфортный заезд транспорта.
Основными недостатками данного типа ворот являются, то что они имеют повышенную стоимость, по сравнению с двумя предыдущими типами, а также обладают довольно сложной системой подъёма, которая требует определённого мастерства в настройке. Однако данные сложности компенсируются максимальной надёжностью и простотой в обслуживании. Благодаря своей универсальности, подъёмные ворота для гаража без проблем впишутся в любой участок и не будут занимать лишнего пространства. Они не будут занимать столь желанной площади, т.к. поднимаются к верху.
Основой конструкции подъёмных ворот является специальный рычажный механизм. Он относительно прост в управлении, т.к. не имеет направляющих и роликов, а оснащён только рычагами и пружинами. Благодаря этому, подъёмные ворота для гаража, построенные своими руками, обладают следующими эксплуатационными преимуществами:
— их не нужно смазывать (как петли или ролики);
— чёткая работа и максимально плотное прижатие створок в закрытом состоянии;
— минимум шума в процессе эксплуатации (особенно важным данное преимущество является при проживании в собственном доме семьи с детьми, т.к. утренние или вечерние открытия ворот могут оказывать на них негативное влияние);
— максимальная герметизация и звукоизоляция;
— безопасность и надёжная защита от взлома и проникновения внутрь гаража;
— ворота в открытом состоянии вообще не занимают свободного пространства перед гаражом.

Как обшить гаражные ворота профнастилом. Особенности конструкции ворот, обшиваемых листами тонкого металла

Главная задача ворот – препятствовать проникновению внутрь. Собственно, они для того и создаются. Если правильно продумать схему силовых элементов каркаса, то шутка в начале нашей статьи утратит смысл – можно будет обшить ворота и брезентом. Но того, кто решит, что попасть внутрь легко, будет ожидать неприятный сюрприз.

Конструкций, которые когда-то были использованы как гаражные ворота множество, но мы остановимся не на том, что предлагает сегодня рынок, а на том, что посоветует нам здравый смысл.

Итак, мы имеем каркас из металлических труб (уголка, швеллера, круглых, квадратных – не важно). Важно, правильно выбрать размер ячейки, на который будет опираться (привариваться, прикручиваться и т.д.) лист профнастила, закрывая снаружи пространство гаража.

Снаружи.
Одним из распространённых вариантов, когда гаражные ворота решено сделать из профнастила, является двустороннее закрытие металлического каркаса, с одновременным утеплением внутренней части ворот (даже распашных). Такое решение позволяет утеплить ворота, обеспечить надёжное уплотнение створа, стыков и щелей, а заодно усилить конструкцию створок, без особого увеличения массы всей конструкции. Разумеется, одно дело прорезать тонкий лист снаружи, но совсем другое – понять, что внутри стальные конструкции да какой-то металл изнутри.

Вторым вариантом является перекрытие створок крест-накрест, внахлёст. При этом листы, тонкого, казалось бы, металла, обретают особую прочность, особенно, если первый слой обильно залить всесезонной монтажной пеной, а лицевые стороны развернуть в разные стороны. Так Вы не только утеплите ворота, но и создадите очень большие трудности тем, кто решить при помощи болгарки просто срезать профнастил.

Разумеется крепление листов, также элемент безопасности. Будет обидно, если снаружи подойдёт любой желающий, и шуруповёртом с аккумулятором просто открутит все саморезы, которыми закреплены листы. В этом отношении гаражные ворота очень уязвимы – чем меньше доступа к конструктивным элементам снаружи, тем лучше. Рекомендация тут простая – можно законтрить внешнюю головку самореза (сорвать шлицы), но это создаст трудности и Вам, если возникнет необходимость лист снять. Гораздо проще выбрать точки крепления (чем больше – тем лучше), в которых лист закрепить с помощью болта. В этом случае, пока гайку изнутри не удерживает ключ, отвернуть болт снаружи почти невозможно. Если не верите – попробуйте сами!

Ворота в гараж своими руками. Подготовительные работы

Монтаж секционных ворот для гаража своими руками требует тщательного следования всем инструкциям и пошаговому алгоритму действий. Малейшее отклонение от нормы может привести к осложнениям в процессе открывания ворот, их деформации, перекосу и другим проблемам. Размеры секционных ворот должны в точности соответствовать габаритам проёма. Его стены должны быть соответствующим образом подготовлены к монтажу ворот во избежание появления каких-либо проблем.

Сначала необходимо подготовить все инструменты:

• рулетку;
• набор свёрл;
• молоток;
• кельму;
• строительный уровень;
• цемент;
• песок;
• набор ключей;
• дрель.

Начинать нужно с отделки проёма, поскольку после установки конструкции сделать внешнюю облицовку будет сложнее.

Для этого необходимо снять старые слои отделки, замазать все щели и искажения, выровнять внутреннюю часть проёма по уровню. После этого необходимо укрепить проём.

Если гараж построен из лёгких материалов, к примеру, пеноблоков , стены проёма необходимо укрепить. Для этого нужно подготовить металлические уголки 100х100 см или швеллер № 10 . Из них сваривают раму по размеру проёма и крепят к стенам с помощью анкерных болтов или других подручных материалов. Но если гараж сделан из бетона, кирпича или металла , то такое укрепление нет смысла устанавливать .

После установки каркаса поверхность обрабатывают соответствующим образом. Сначала шлифуют, потом грунтуют, окрашивают. Также необходимо заранее обработать штукатуркой стыки со стеной. Внутреннюю часть стены (проёма) нужно тщательно подготовить. Любая неровность в стене может привести к нарушению геометричности и образованию щелей, что способствует расшатыванию конструкции.

По обе стороны проёма должен быть запас свободного места не менее 45 см. Если расстояние меньше, то правильно установить конструкцию по технологии не получится. Высота притолоки должна быть от 25 до 30 см. Если над воротами расположены трубы, коммуникации и т.п. , то высота притолоки должна определяться расстоянием между ними. Такие участки в обязательном порядке должны быть отшлифованы, обработаны шпаклёвкой и грунтовкой, а также соответствующим образом выровнены.

Дальше необходимо проверить уровень пола . Для этого на пол от одной внутренней части проёма до второй кладётся рейка, после чего фиксируется уровень зазора. Если он не более 1-2 мм, то выравнивание не нужно делать. Если же больше, тогда необходимо заливать стяжку. Для проверки горизонтального положения также используется строительный уровень.

Гараж необходимо освободить от посторонних предметов, подготовить стремянку, разместить ворота в помещении и переходить к монтажным работам.

Ворота из профнастила своими руками чертежи, схемы, инструкция

• 1
  Установка ворот из профнастила своими руками
• 2
  Реальный пример изготовления ворот из профлиста
• 3
  Проекты ворот из профлиста

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

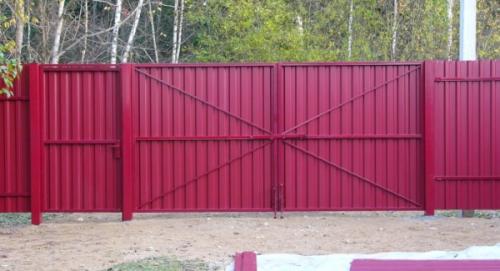

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

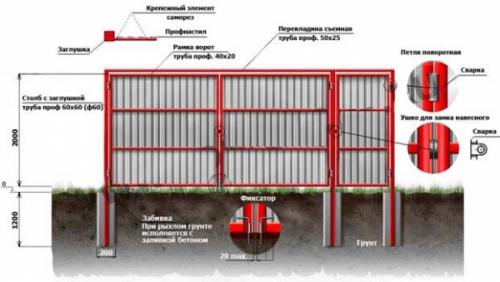

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

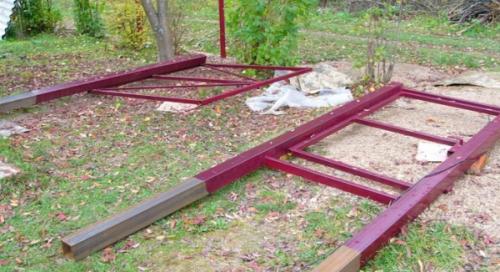

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

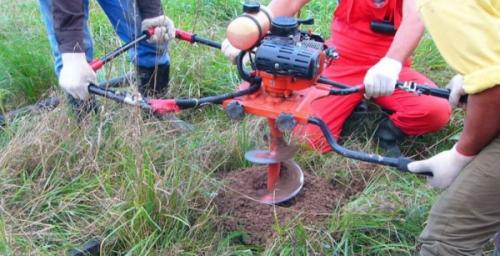

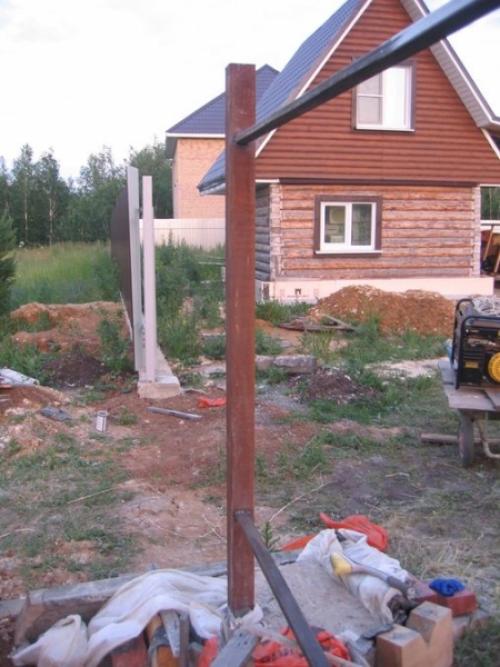

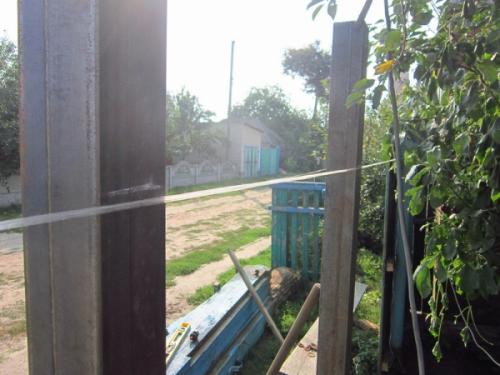

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

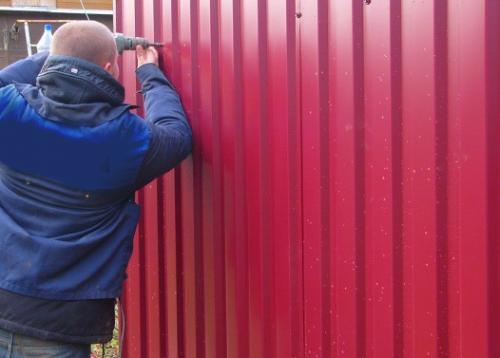

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.

Реальный пример изготовления ворот из профлиста

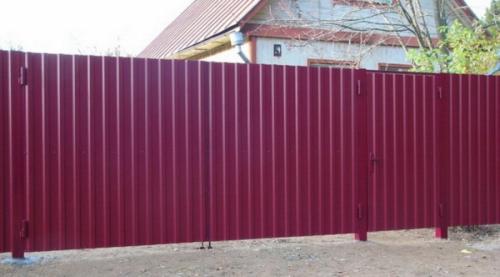

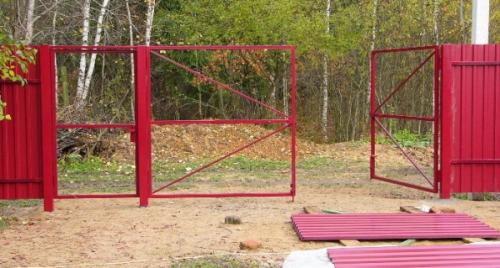

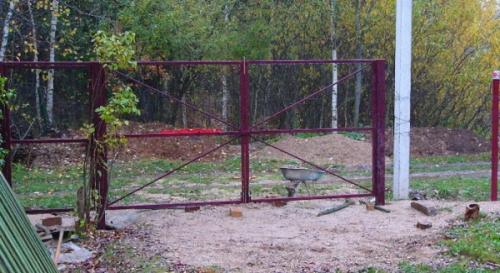

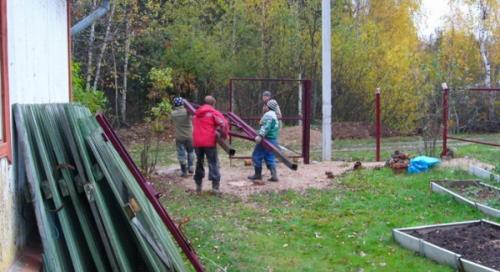

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

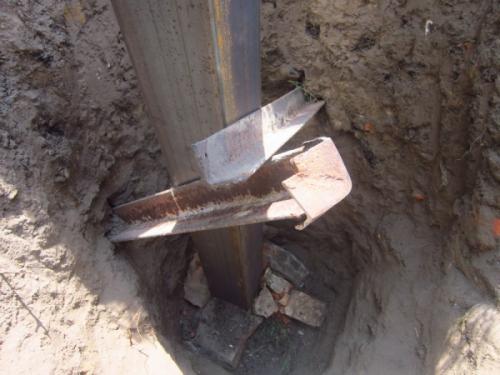

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

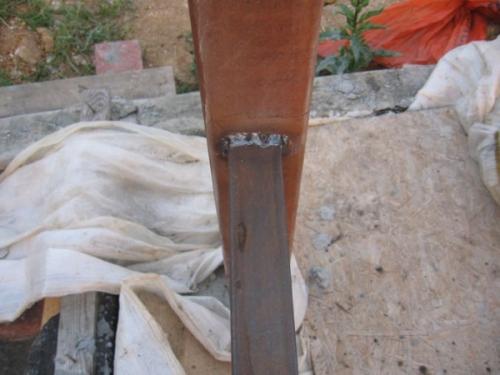

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Источник: https://doma-otido.ru/novosti/kak-sdelat-raspashnye-vorota-svoimi-rukami-chertezhi-osobennosti-izgotovleniya

Подъемные ворота для гаража своими руками чертежи. Как сделать подъемно-поворотные ворота своими руками?

Первым этапом работ является разработка чертежа. Этот эскиз имеет стандартное исполнение . потому найти его можно без труда в сети.

Ориентируясь на пример чертежа, можно приступать к замерам, чтобы получить необходимые данные для создания собственного эскиза. Для этого нам понадобятся карандаш и линейка. Во время замеров необходимо определить следующие параметры:

• высота проема;
• ширина проема;
• высота притолоки (имеется в виду расстояние, начинающееся с верхней точки проема и заканчивающееся на уровне прилегания потолка к стене);
• расстояние, на которое проем удалён от боковой стены;
• глубина гаража.

Когда чертеж будет создан, можно переходить к созданию рамы. В качестве основы для нее может служить рама от старых ворот. Также можно поступить и иначе — изготовить раму самостоятельно, используя в качестве материала деревянные брусья.

Конструкция рамы

Стандартный вариант предполагает наличие следующих компонентов:

брус направляющих рельсов горизонтальный;
• рельс направляющий;
• брус коробки ворот горизонтальный;
• стойка коробки вертикальная;
• рама створки ворот;
• кронштейн для крепления пружины;
• уголок шарнира;

Чтобы изготовить деревянную коробку, вам следует позаботиться о наличии следующих материалов:

• брус, имеющий длину 2,3 метра и сечение 120 X 80 мм — 2 шт.;
• брус, имеющий длину 2,75 метра и аналогичное сечение, что и у первого — 1 шт.

Для соединения брусков используют металлические уголки . которые можно заменить пластинами.

В качестве основы для рамы полотнищ ворот можно использовать уголок 35 x 35 мм. Внутреннюю часть такой рамы обшивают изнутри доской, а с внутренней стороны — при помощи стального листа. При определении размеров рамы следует ориентироваться на габариты . которые имеет проем вашего гаража. Чаще всего полотно имеет следующие размеры — 2,5X 2,1 метра.

Для создания опоры пружины используют швеллер №8. Этот элемент должен иметь длину, равную 70 мм.

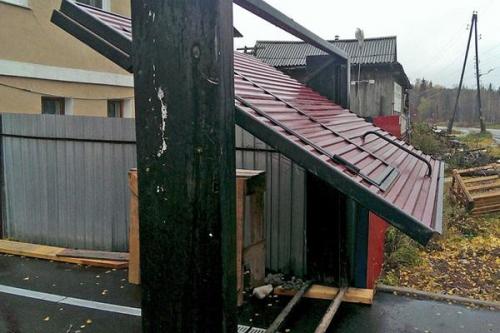

Самодельные ворота в гараж. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

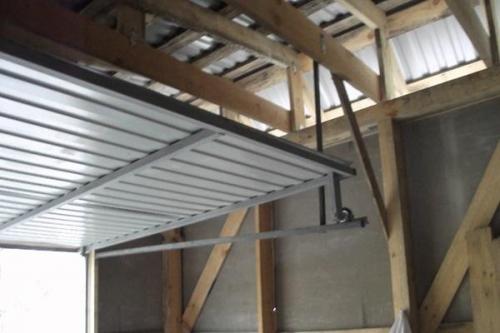

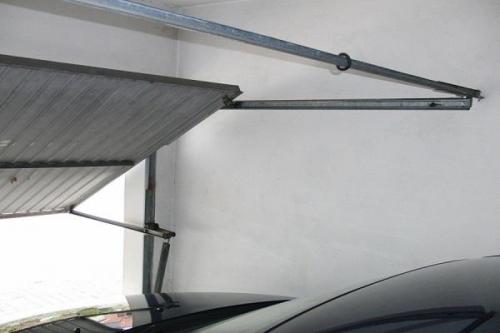

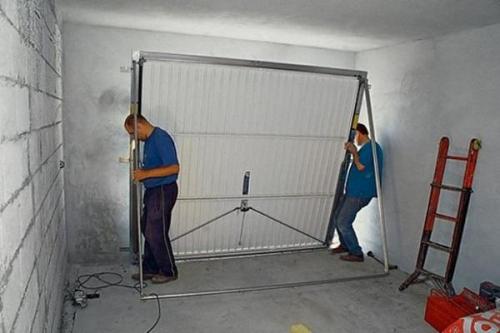

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

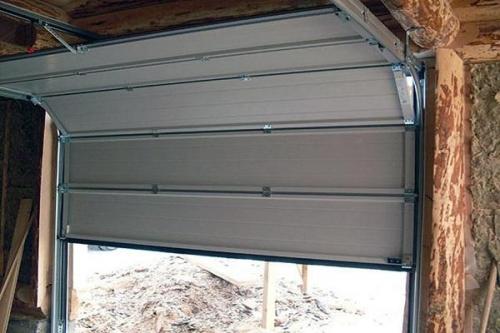

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

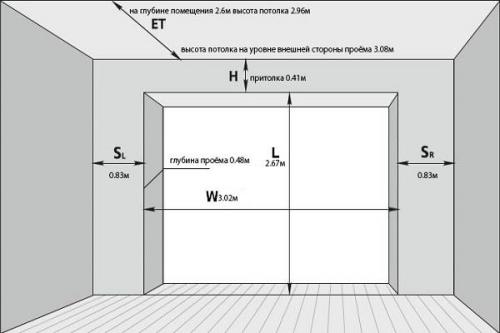

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Теплые ворота в гараже своими руками. Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

1. Стоимость конструкции дешевле, чем у всех других моделей.
2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
3. Можно установить в ограниченном пространстве.
4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

• необычный внешний вид,
• удобство открытия и закрытия,
• не занимают в открытом состоянии много места,
• секции по отдельности можно менять, ремонтировать,
• невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

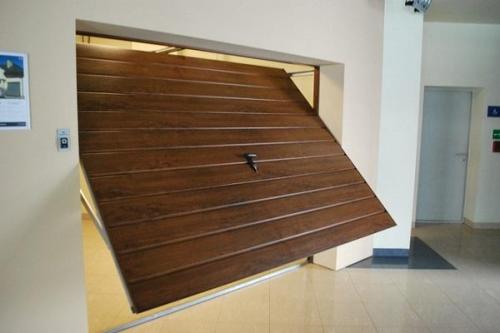

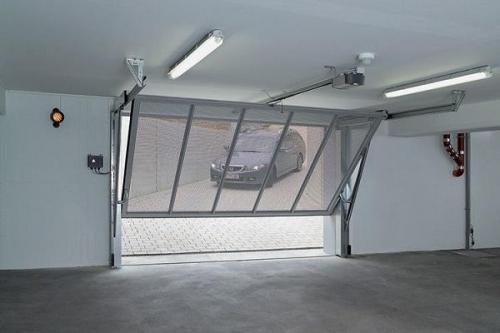

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

• высокая надежность,
• в открытом виде ворота не занимают никакого места,
• поддаются утеплению,
• поддаются автоматизации.

Минусы:

• требуется высокая точность установки,
• ворота остаются в проеме, уменьшая его высоту на 20-30 см,
• не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

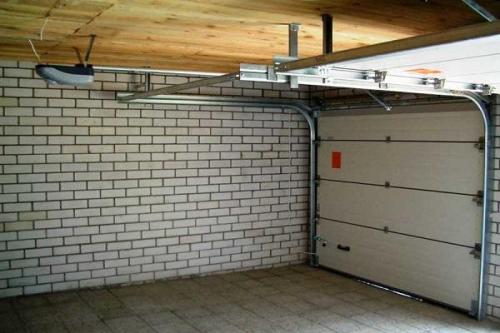

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

• универсальность в плане размеров проема,
• экономия свободного места при открытии,
• неплохая устойчивость к деформациям и механическим нагрузкам,
• полная автоматизация,
• презентабельный внешний вид,
• высокие тепло- и звукоизоляционные качества,
• долгосрочная эксплуатация.

Минусы:

• высокая цена,
• требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
• низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

• компактность,
• приемлемая цена,
• простота монтажа,
• долгосрочная служба,
• презентабельный внешний вид,
• возможность автоматизации.

Минусы:

• практически нулевая взломостойкость,
• нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
• плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

• функциональность е зависит от сугробов,
• не занимает места при открытии,
• высокая взломостойкость,
• возможность провести автоматизацию.

Минусы:

• быстрый износ роликов,
• ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.
