Технология укладки тротуарной плитки во дворе. Способ укладки

27.12.2019 в 02:14

Технология укладки тротуарной плитки во дворе. Способ укладки

Технология укладки для тротуарной плитки, размещаемой во дворе частного дома, различна. Монтаж выполняется несколькими способами. В зависимости от максимальной нагрузки, положить тротуарную плитку можно на такие основания:

  • Песчаную подушку. В этом случае кафель кладут прямо на предварительно утрамбованный и увлажненный песок. Это основание используется при оформлении тропинок в саду, где эксплуатационная нагрузка сравнительно небольшая. Преимущество способа – своевременный отвод влаги через швы между уличной плиткой;
  • Цементно-песчаную смесь. В этом случае к одной части песка добавляется пять частей цемента, который равномерно распределяется по поверхности. Этот вариант дает сравнительно прочное и надежное основание, которое дает возможность оперативно отремонтировать покрытие за счет замены одного элемента на другой;
  • Цементно-песчаный раствор. Предварительно готовится стандартный бетонный раствор, который затем равномерно распределяется по основанию. Плитка укладывается в соответствии с выбранной раскладкой. Для придания каждому элементу требуемого пространственного расположения используется киянка. С помощью нее каждый элемент аккуратно вдавливается в раствор. Для нанесения раствора используется мастерок.

Такое основание получается прочным и подходит для обустройства территории индивидуального дома. Однако в этом случае важно соблюсти определенные правила выполнения монтажа, обеспечив водоотвод. В противном случае влага начнет скапливаться на поверхности, вызывая повреждение отдельных элементов. Учитывая, что брусчатку фиксирует бетонный раствор, выполнить замену отдельного элемента сложно. Такое покрытие становится практически неремонтопригодным.

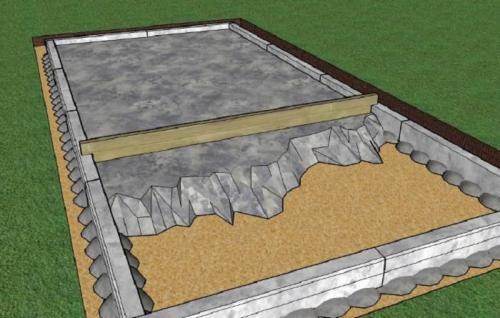

Технология укладки тротуарной плитки во дворе. Способ укладки

Укладка тротуарной плитки на песок. Укладка каменной тротуарной плитки и брусчатки

Каменная тротуарная плитка используется на открытых участках и в частных домовладениях как для дорог, так и на тротуарах, пандусах или площадках. Она выглядит очень стильно и элегантно, и хорошо работает в домовладениях, оформленных как в классическом, так и современном стилях. На рынке можно найти каменные плитки, различающиеся по размеру, толщине и форме.

Каменная брусчатка

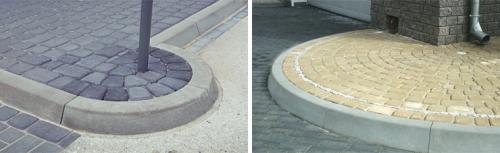

Для каменных тротуаров требуется использование каменных бордюров. Иногда также хорошо с ними компонуются бордюры из булыжников, которые, как и другие, должны быть прикреплены к бетонному основанию. Основанием под брусчатку выступает гравий, отсев или их смесь. На такое основание высыпается слой мелкого песка и затем производится укладка брусчатки. Если почва проницаемая, и планируется ее использовать под пешеходные дорожки или ездить с небольшой нагрузкой, то можно отказаться от слоя гравия и укладывать каменную брусчатку на слой песка толщиной от 5 см до 20 см.

Каменную брусчатку укладывают на 2 см выше уровня. После укладки каждый элемент вбивают резиновым молотком, затем заполняют щели мелкозернистым песком, заметая его в щели. Эта компоновка идеально подходит для таких узоров, как волны, вееры или круги.

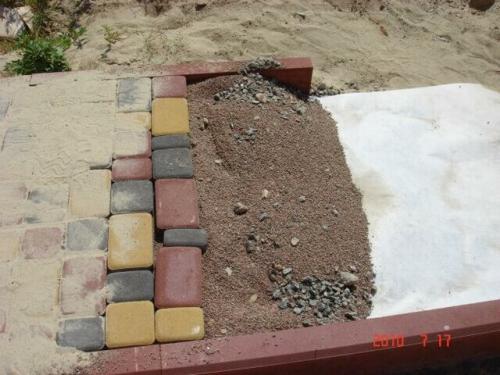

Технология укладки тротуарной плитки во дворе. Способ укладки 01

Если планируется укладывать длинный каменный булыжник, в узор линиями, может потребоваться подложка в виде щебня толщиной 17 — 23 см. На нее насыпают слой песка и затем производят укладку.

Каменная плитка

Укладка плитки из камня чаще всего используется в пешеходных зонах, процесс аналогичен указанной выше укладке брусчатки. Плитку укладывают на песок, слой которого имеет толщину 15 см – на проницаемом грунте. Участок с непроницаемым грунтом, где вода застаивается – это не очень хорошее решение. Поэтому в этом случае в качестве фундамента будет использоваться два слоя: первый (который находится глубже) – гравийная смесь, т.е. смесь песка и гравия различных фракций (толщиной 15 см), и следующий слой – песок слоем, имеющим толщину 2 — 3 см.

Если мы укладываем большие плитки, не всегда нужно использовать бордюры. Чтобы стабилизировать всю структуру, можно использовать фиксацию цементным раствором.

Технология укладки тротуарной плитки во дворе. Способ укладки 02

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

В этой статье мы с вами узнаем как правильно укладывать тротуарную плитку. Пошаговая инструкция подробно опишет процесс.

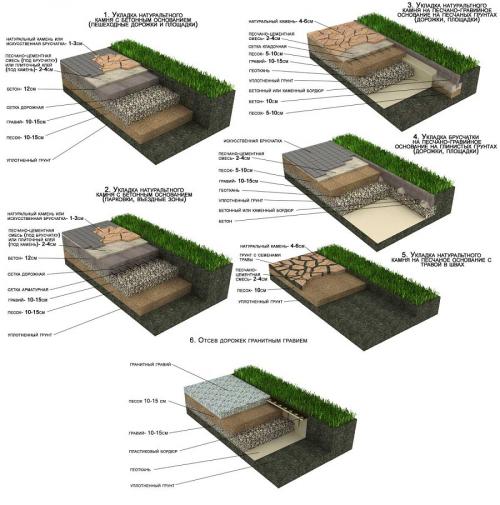

Основным фактором долговечности и прочности укладки является устройство основания под плитку. Вид основания, ее толщина определяется величиной нагрузки на нее. Существуют 3 варианта устройства основания.

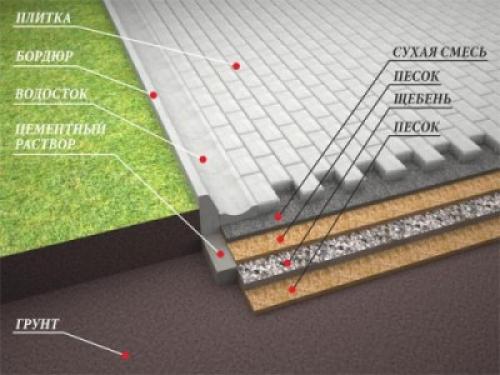

Основание под укладку тротуарной плитки.

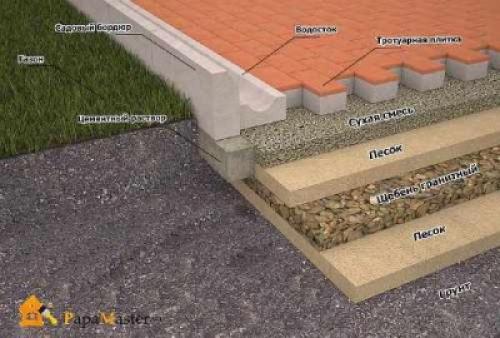

1. Пешеходные тропинки, отмостки, всевозможные площадки перед зданиями. В этом случае убирается верхний слой почвы в месте укладки на глубину 10-15 сантиметров. Точную глубину измеряют в зависимости от необходимого уровня плитки относительно уровня земли.

  • Первым слоем настилают геотекстиль (специальная ткань, которая предотвращает расползание выше лежащих слоев и препятствует прорастанию растений).
  • Далее насыпают дренажный песчаный слой толщиной 3 сантиметра.
  • Следующим слоем насыпают щебень фракции 5-10, его толщина 7 см.
  • Затем слой щебня засыпают накрывочным слоем песка толщиной 1 см.
  • Завершающим этапом будет засыпка и разравнивание смесью песка и цемента, на которую непосредственно укладывается плитка.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

2. Дорожки и площадки, предполагающие проезд и стоянку легковых машин. В этом случае технология устройства основания аналогична первому, но естественно существенно увеличивается глубина выемки почвы и толщина слоев. Так толщина дренажного слоя песка-5-7 см; щебеночного слоя-10-15 сантиметров.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

3. Основания на АЗС выполняют с помощью бетонной стяжки с хорошим армированием толщиной от 30 сантиметров.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

Инструмент, необходимый для укладки тротуарной плитки.

• Виброплита.

• Металлическое или деревянное правило, сделанное самостоятельно из ровной доски необходимой длины и строительный уровень.

• Строительная бечевка с колышками из металлической арматуры.

• Геодезическая и обычная строительная рулетка.

• Нивелир.

• Штыковые, совковые лопаты, грабли, строительная тачка.

• Болгарка с алмазным кругом и электрический плиткорез, для резки плитки и бордюров.

• Угольник, резиновые киянки, молоток.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

Укладка тротуарной плитки пошагово.

Для облегчения подсчета необходимого количества материала рекомендуется нарисовать схематичный план площадки или тропинок с размерами, предполагаемыми уклонами, ступенями и прочее. В первую очередь вычисляют площадь укладки и длину ее сторон, исходя из нее определяют количество плитки, а по периметру определяют количество бордюров, (которые могут быть 0.5 и 1 метр) затем кубатуру песка, щебня и мешков цемента, подсчитав толщину слоев основания.

Затем выполняют разметку участка, делается это с помощью металлических штырей, вбитых в его границы, между которыми натягиваются шнурка. После выемки необходимого участка почвы, выполняют разметку под установку бордюров. К ней надо отнестись особенно ответственно, так как от нее будет зависеть геометрия всего плиточного покрытия. Делается она также с помощью шнурки и колышков, но при этом шнурка натягивается точно по проекции участка и с необходимыми уклонами. Для этого используют нивелир или водяной уровень.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

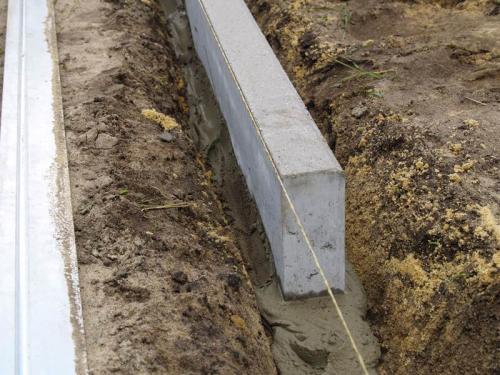

Бордюры устанавливают на бетонную смесь марки не ниже М-300, причем она укладывается как с боков, так и снизу, контролируя их горизонтальность и установку по шнурке, пристукивая резиновой киянкой.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

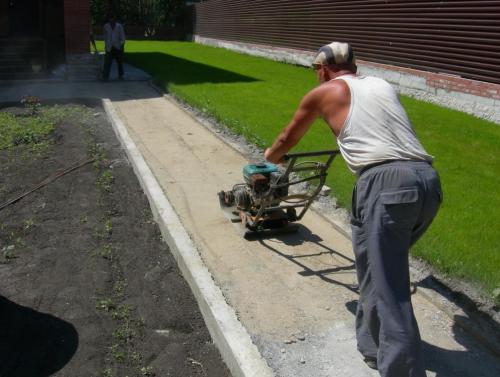

Затем начинают насыпать основание, тщательно трамбуя каждый слой. Для более плотной трамбовки песка его хорошо проливают.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

Верхний сухой песчано-цементный слой, на который будет укладываться плитка необходимо насыпать ровным, однородным слоем. Для этого используют правило с вырезами на толщину плитки.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

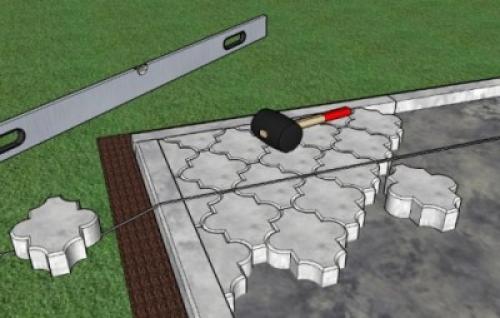

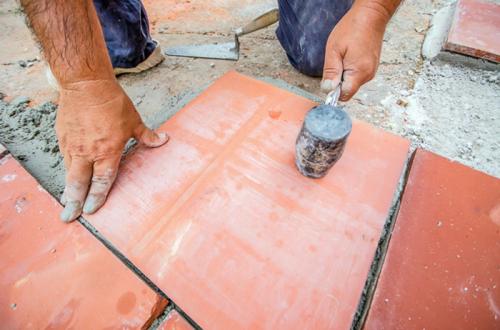

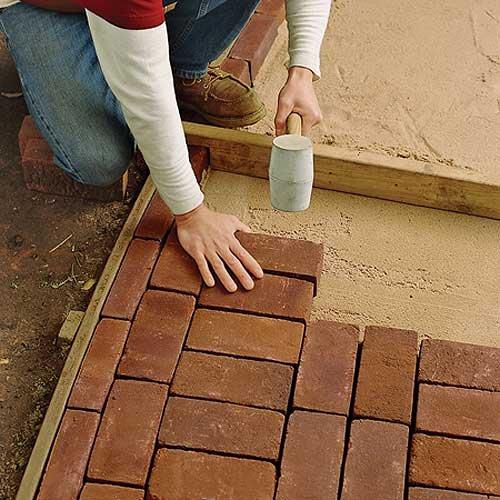

Проведя им по бордюрам получается поверхность, на которую и укладывается плитка. При укладке ее слегка пристукивают резиновой киянкой.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

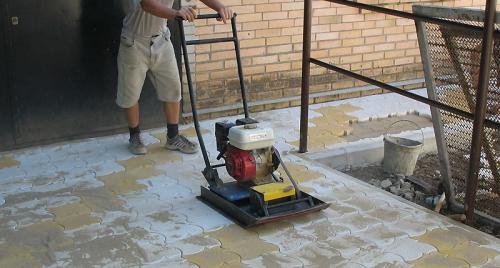

После укладки всей поверхности ее окончательно выравнивают виброплитой с резиновой накладкой.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

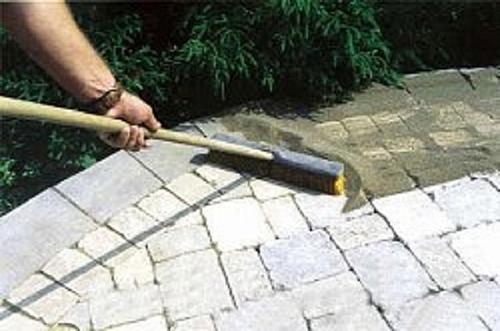

Окончательной работой является прометание швов песчано-цементной смесью. Смесь создает влагонепроницаемые швы и законченный вид.

Укладка тротуарной плитки пошагово. Как правильно укладывать тротуарную плитку. Пошаговая инструкция

При соблюдении всей технологии и наличии необходимого инструмента, качественную и красивую укладку можно выполнить даже собственными силами.

Укладка тротуарной плитки на отсев. Методика укладки тротуарной плитки на отсев

Производя работы по мощению плитки, важно учитывать все нормы и требования строительства, изучить состав материалов и смесей. Чтоб укладка тротуарной плитки на отсев проходила быстро, а долговечность созданного покрытия была на высоте, следует уделить особое внимание технологическим аспектам работ.

Важно! При мощении плитки на конечном результате работы отражается как метод ее укладки, так и надежность ложа.

Укладка тротуарной плитки на отсев. Методика укладки тротуарной плитки на отсев

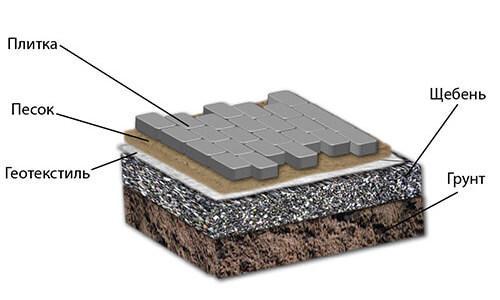

Составляющие элементы мощения плитки

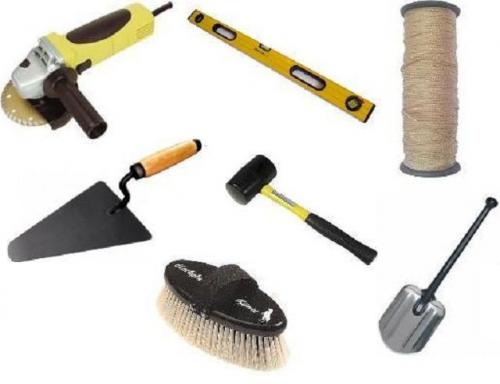

Используемые в работе инструменты

Чтобы произвести весь объем работ по укладке элементов на отсев потребуются:

  • шнуры;
  • строительные уровни;
  • деревянные колышки;
  • метла и грабли;
  • мастерки;
  • шланги с рассеивателем;
  • резиновые молотки;
  • болгарка;
  • приспособление, используемое для трамбовки.

Укладка тротуарной плитки на отсев. Методика укладки тротуарной плитки на отсев

Инструменты для мощения плитки

Подготовив инструменты, дальше следует исследовать площадку, где планируется проводить весь объем работ по мощению, выделив район, который будет предназначаться для стока воды. Образовавшиеся осадки следует отводить несколько дальше от строения либо в колодцы. Также практикуется отвод воды на газоны. Создаваемые для стока уклоны следует делать продольными, поперечно-продольными либо поперечными.

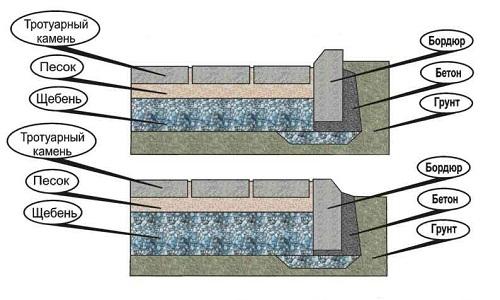

Технология укладки плитки

Укладка тротуарной плитки на отсев. Методика укладки тротуарной плитки на отсев

Технология укладки

Выкладка тротуарной плиткой тропинок в саду должно производиться в несколько этапов:

  • разбивка участка при планировке стока воды. Выбрав место укладки плитки, далее следует определиться со способом снятия ее с поверхности. Для эффективного устранения воды будет необходим продольный/поперечный уклон плоскости, ориентировочно на 2%;
  • оформление «корыта». Выбрав участок, далее с него удаляется поверхностный слой земли. Глубина снятия варьируется от 20 до 55 сантиметров, зависит от частоты использования покрытия. В том случае, если грунт ослаблен, его следует дополнительно уплотнить, подсушенный грунт следует увлажнять. Поверх грунта необходимо выложить отсев, щебень либо песок;
  • подготовка требуемой под выкладку «подушки». Для создания надежного основания «подушка» должна делаться из четырех и более слоев.

Особенности выкладки плитки

Выполняя объем работ по мощению плитки тротуарной, новички совершают множество следующих ошибок:

  • при распределении пространства под расположение тротуарной плитки, зачастую, выделяют много либо, напротив, мало места, что приводит к неудобствам. Дабы избежать сложностей в ходе мощения, следует уделить внимание технической стороне процесса при учете требований ГОСТ;
  • работая над мощением покрытия, важно не спешить, выполняя каждый этап работ аккуратно. В том случае, когда мощение выполняется слишком быстро, порой, возникает необходимость демонтажа элементов с повторной установкой;
  • неправильное использование герметика. Согласно технике укладки покрытия, герметик должен наноситься спустя шесть месяцев после работ с дельнейшим повторением герметизации через два года. Если герметик наносится раньше либо позже установленного времени, подобное негативно отразится на надежности и продолжительности службы тротуарной плитки.

Укладка тротуарной плитки 50х50 своими руками. Инструменты и материалы для работы

Перед началом проведения работ необходимо подготовить все для этого необходимое — рабочий инвентарь и материалы.

Технология укладки тротуарной плитки во дворе. Способ укладки 17

Инструменты, необходимые для укладки тротуарной плитки

  • Из инструментов будут необходимы:

— Лопаты — штыковая и совковая для выемки грунта.

— Грабли для разравнивания сыпучих строительных материалов.

— Деревянные колья или штыри из отрезков арматуры, а также бечевка (шнур) для разметки территории.

— Резиновый молоток для выравнивания плитки и бордюров.

— Строительный уровень и рулетка.

— Щетка или веник для распределения песка поверх уложенной плитки.

— Трамбовка ручная или механическая, в зависимости от размеров облагораживаемой площади.

— Длинная ровная труба или направляющие для разравнивания песка, если плитка будет укладываться без цементно-песчаной смеси.

— Шлифмашинка с диском для резки камня. Без нее не обойтись тех случаях , если придется резать тротуарные блоки.

    а) Саму тротуарную плитку. Она может быть изготовлена по разным технологиям и из различных материалов. Соответственно, несколько отличаются и ее характеристики. Некоторые основные свойства разных видов тротуарной плитки – в прилагаемой таблице:

    Эксплуатационные качестваПолимерная плиткаБетонная вибролитаяБетонная вибропрессованная
    Средняя плотность в кг/ м³1650-18002320-24002200-2400
    Водопоглощение массы0.154-4,55,5-6,5
    Прочность при сжатии, МПа17-1840-5040
    Прочность при сгибе, МПа17-256-75-5,5
    Морозоустойчивость, циклыБолее 500300-400200-300
    Истираемость, г/кв. см0,05-0,10,3-0,40,5-0,7

Кроме этого, при покупке тротуарной плитки необходимо учитывать и другие моменты, которые важны для надежности и эстетичности будущих дорожек и площадок. Например, для участка, который не будет испытывать больших нагрузок, вполне подойдет , имеющая толщину до 60 мм. Если же предполагается, что на замащиваемую территорию будет заезжать машина, то необходимо выбирать брусчатку, имеющую толщину 60 и более миллиметров.

Одновременно, конечно, хозяева должны определиться с конфигурацией плитки, ее расцветкой и т.п . Разные типы и оттенки блоков позволяют выкладывать мозаичные рисунки, поэтому, если есть желание не ограничиваться простым «серым» мощением, то следует продумать заранее узор и, соответственно, количество плиток той или иной расцветки и формы. Возможно, что в этом поможет таблица с некоторыми популярными моделями тротуарной плитки, приведенная ниже:

Плитка в кладкеНаименование изделияГабаритные размеры в ммМасса в кгКол-во шт. в 1 м²Вид отдельной плитки
LBH
3.Ф.6 «Волна»240120603.640
3.Ф.8 «Волна»240120804.6640
1.П.4 «Прямоугольник»19797401.950
1.П.6 «Прямоугольник»19797401.950
1.П.8 «Прямоугольник»19797401.950
1.К.6 «Квадрат»197197605.4325
1.К.6 «Уголок»197197/97604.0534

На что еще нужно обратить особое внимание, выбирая плитку, кроме указанных выше характеристик? Существуют критерии оценки тротуарных блоков, проверенные практически:

— Качество плитки можно определить, не заглядывая в характеристики, ударив один блок о другой – если послышится глухой звук, то в смесь для изготовления брусчатки добавлено слишком много воды . Если же звук при ударе получится звенящим, то плитка изготовлена согласно технологи и и и меет высокое качество.

— Если приглянулась брусчатка, имеющая очень яркий цвет, но ее стоимость достаточно низкая, то, скорее всего, применены красящие пигменты низкого качества, которые, во-первых , нестойкие сами по себе, а во-вторых —   значительно снижают прочностные качества плитки.

Очень важно покупать плитку из одной партии изготовления, потому что в иначе блоки могут отличаться не только по размеру и цвету, но и по составу смеси, из которой их изготовили.

Как и все строительные материалы, тротуарную плитку нужно приобретать с «резервом», из расчета на 15% больше, чем площадь предполагаемого мощения. Запасные блоки будут необходимы при случайном бое, обнаружении брака, порчи и неизбежных отходах во время резки.

б ) Бордюры для ограждения мощеной площадки.

в) Геотекстиль, размер которого должен превышать площадь кладки на 200 ÷ 250 мм с каждой стороны, для того, чтобы он находил на стенки углублений для укладки слоев .

д) Баллончик с краской яркого цвета. Им удобно делать предварительную разметку, не прилагая усилий. Краску можно заменить известью, которую рассыпают, обозначая края будущей дорожки или площадки.

е) Арматурную решетку для бетонирования площадки. Она нужна далеко не всегда — потребуется лишь в том случае, если основу под кладкунеобходимо будет упрочнить.

Подготови в в се необходимое, можно переходить к разметочным работам на участке.
