Изготовление лавочки для дачи своими руками – процесс простой и увлекательный. Нужно только творчески подойти к работе и запастись необходимыми инструментами.

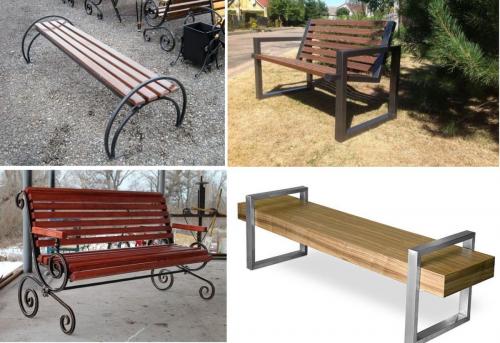

Выбор модели

Скамейку для дачи хозяин должен сделать самостоятельно. Хорошо подключить к этому процессу сына. На таком примере он получит представления о работе с металлом и древесиной.

Пользователи часто ищут :

• Деревянная скамейка
• Скамейка из металла
• Подвесное шарообразное кресло (кокон)

Из множества моделей лавочек лучше выбрать такую, которая не предусматривает использования сварочного аппарата. И причин тому несколько:

1. агрегат есть далеко не у каждого мастера;
2. работа со сваркой требует определенных навыков;
3. подключение питания к аппарату не всегда представляется возможным.

Предлагаем обратить внимание на простую модель скамьи без спинки из профильной трубы квадратного сечения. Для изготовления потребуется полтора-два часа и общедоступные инструменты. И что немаловажно, такую работу под силу выполнить даже неподготовленному человеку и без чертежа.

Фото: гардеробная лавочка из профтрубы (также подойдет в прихожую)

Фото: скамейка с закругленными углами

Вместо сварки можно использовать резьбовые соединения. Это уменьшит жесткость, но даст возможность разобрать скамейку.

Фото: садовый вариант с подлокотниками

Модель скамейки нарисованная в автокаде

Фото: парковая скамейка с крышей из поликарбоната

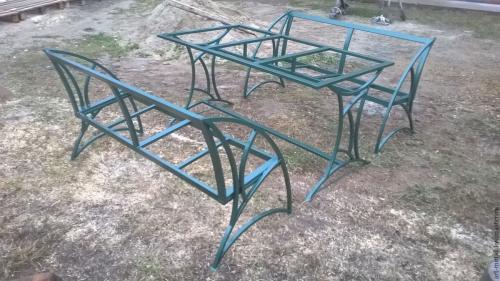

Фото. проект садовой мебели – 2 лавки со столом

Складной вариант скамейки

Стильная модульная скамейка

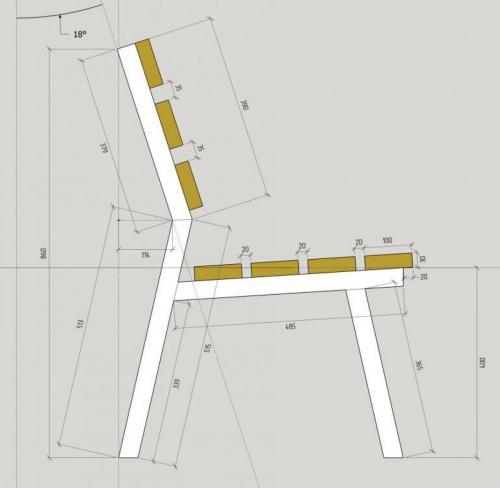

Эскиз скамейки с размерами, выполненный от руки.

3D модуль антивандальной парковой (уличной) скамейки

Требуемые материалы и инструменты

Несмотря на то что профильная труба достаточно прочная, для удобства работы необходимо приобретать материал с толщиной стенки 3-4 мм. Итак, для производства лавки потребуется:

• профильная труба квадратного сечения – 3 отреза по 1,8 м;
• уголок металлический с шириной полки 25-30 мм – 2 шт. по 2 м;
• доска обрезная толщиной 20 мм, шириной 15 см – 3 шт. по 2 м (можно использовать деревянный штакетник шириной 50 мм, шириной 20 мм);
• болгарка с отрезным диском;
• стусло;
• молоток;
• дрель;
• сверло по металлу Ø 6 мм;
• сверло по металлу Ø 5 мм;
• саморез по металлу Ø 6 мм – 12 шт;
• винт с потайной головкой Ø 6 мм и длиной 70 мм – 9 шт;
• сверло по дереву Ø 6 мм;
• зенковка;

  Инструмент для зенковки

• кузбасслак – 0,5 л;

Ниже приводим пояснения по списку.

Профильная труба нужна шириной 40 мм и обязательно с прямоугольными гранями. При покупке попросите отрезать заготовки необходимой длины. Зенковка нужна, чтобы подготовить посадочные места под винты с потайными головками, но можно обойтись и без нее, если выбирать фаску сверлом большего диаметра. Только работать с ним придется очень аккуратно. При отсутствии морилки используют крепкий раствор марганцовки.

Изготовление каркаса

Длина будущей скамейки – 2 м, высота – 45 см. Сначала изготавливают 3 опоры. Для этого заготовки из профильной трубы размечают и распиливают. Сделать это правильно поможет приведенный ниже чертеж.

Схема разметки распилов на профильной трубе

Обратите внимание, углы А и А₁– прямые; А₀и А₂– 45⁰, расстояние между вершинами А – 45 см. Тщательно выдерживайте все размеры.

Для разметки таких углов удобно пользоваться стуслом.

Размеченную профтрубу кроят при помощи болгарки. Линия распила проходит по трем сторонам трубы.

Работая с электроинструментом, соблюдайте меры безопасности! Особенно следите за тем, чтобы не задеть четвертую грань будущей опоры.

Согнуть подготовленную профильную трубу можно при помощи трубогиба.

Связанные вопросы и ответы:

Какие материалы мне понадобятся для изготовления скамейки из профильной трубы

Опытные мастера и обыватели, выполняющие сварочные работы, знают, что подготовительный этап не отнимает больше времени, чем сам процесс сварки.

Значительную часть времени пропадает на сборку сварочного сооружения и установку всех элементов в нужном расположении.

Зная, насколько важны приспособления для сварки профильных труб, и умея использовать их правильно, сварщик может выполнить поставленные перед ним задачи быстро и качественно.

В быту используют большое количество механизмов и конструкций для сварки труб. Эти вспомогательные устройства, чаще всего, ручные и универсальные.

Они помогают выполнить быстрый сбор конструкции с надежно закрепленными деталями, также позволяют проделать работу практически без их деформации.

Сборно-сварочные приспособлений профильных труб и их виды

Их делят на такие виды:

• Крепежные.
• Установочные.

Механизмы для установки

Эти устройства позволяют установить профильные трубы в необходимом положении.

Именно так, как они будут располагаться в итоге. По функциональному и конструкционному решению их делят на:

1. Упоры.
2. Угольники.
3. Шаблоны.
4. Призмы.

Упорные . Они фиксируют заготовки на основной поверхности, и могут использоваться постоянно, сниматься, а есть и  откидные (служащие для отвода и поворота).

Постоянные приспособления – это пластины, которые приварены к основанию.

А съемные приспособления применяют в тех ситуациях, когда устройство с постоянной установкой использовать нельзя.

Угловые. С их помощью устанавливаются профильные трубы под заданным углом.

Призмы . Они фиксируют в необходимом положении цилиндрические профильные заготовки. В качестве данного приспособления используют очень простые конструкции, которые варят из уголков.

Этот механизм помогает установить профильные трубы в необходимом положении по отношению к уже стоящим частям будущей конструкции.

Приспособления для крепежа

Такие приспособления для установки профильных труб под сварку позволяют прочно зафиксировать деталь и предохраняют ее от случайного смещения после остывания. К ним относят:

1. Струбцины.
2. Зажимы.
3. Прижимные.

Струбцина . Она является универсальным приспособлением, которое можно использовать при всяких видах работы с металлическими изделиями.

Какие инструменты необходимы для работы с профильной трубой

Выбор конкретной схемы мебели напрямую зависит от ее назначения. Скамейки из металлических труб во многом имеют схожее устройство, но есть небольшая разница в дизайне и схеме сборки каркаса. Приходиться учитывать особенности дизайна и способа ее использования. Например, если это место для отдыха под кроной деревьев, то лучше всего сделать на улицу своими руками лавку из массивной профтрубы, с ребром сечения не менее 50 мм. Часто такая мебель служит не только для отдыха, но и заменяет стремянку во время уборки фруктов. Но многим просто нравится дизайн в Лофт стиле.

Несмотря на неказистый вид, садовые лавочки из усиленной профилированной трубы пользуются популярностью у дачников

Большинство дачников предпочитают изготовление лавки своими руками из профильной трубы в одном из наиболее популярных вариантов исполнения:

• Классический вариант деревенской лавки большой длины без спинки;
• Садовая скамья на металлическом каркасе;
• Лавка для отдыха на веранде или террасе;
• Простая лавочка со спинкой.

Классическая деревенская лавка собирается на каркасе из профиля с длинным и узким сидением. Чтобы доска не прогибалась, в нижней части на каркас нашивается брус, выполняющий функции ребра жесткости. Такая скамейка используется преимущественно для беседок или навесов, дополнения к большому обеденному столу под навесом с летней кухней.

Для открытой террасы или веранды традиционно ищут варианты красивой скамейки из профильной трубы. В таких конструкциях используют изящные гнутые боковые поручни и стойки с фигурной спинкой.

Скамейка для веранды

Для посиделок на заднем дворе дачи у разведенного костра или за столиком часто используются скамейки угловой схемы. Г-образная форма считается наиболее удобной и практичной.

Не обязательно пытаться сделать каркас из квадратного профиля, его сложно гнуть, а квадратные формы нравятся далеко не всем. Можно сделать изящную гнутую лавочку с навесом, она и выглядит интереснее, и одновременно безопаснее для детских игр.

Высокий каркас из профильной трубы нужно будет крепить к грунтовому основанию

Кроме дизайна и назначения, приходится учитывать, что скамейку из профильной трубы на дачу делают своими руками с учетом покрытия, на котором будет располагаться мебель. Например, если скамейка из профильной трубы в саду будет стоять на мягком грунте, то ее придется делать с “лыжными” или сплошными опорами.

Иначе лавка будет постоянно проседать и проваливаться в мягкой почве. Для утрамбованных грунтовых площадок можно использовать обычные металлические “пятачки”.

Совет! Если нет конкретных предпочтений, то наилучшим решением будет изготовление из профильной трубы обычной самодельной скамейки со спинкой. Просто и надежно.

Насколько сложно сделать скамейку из профильной трубы для начинающего

Изготовить конструкцию для отдыха и уютных семейных посиделок можно, при наличии нужных материалов, навыков работы со сварочным аппаратом, инструментами и разными расходниками, а также умением пользоваться чертежами.

Существует много вариантов разных каркасов лавок – их можно сделать из новых или подручных материалов – например, металлических спинок от старых:

• кроватей;
• ванной;
• бочки.

Готовый сваренный каркас нужно будет хорошо обработать материалом от коррозии, прогрунтовать и покрасить в нужный оттенок.

Затем обустроить место для сидения из деревянного бруса или любого другого материала. В процессе выполнения работ потребуется надежно соединять элементы каркаса между собой, стремиться к правильной геометрии, а также соблюдать правила по технике безопасности.

Чаще всего для изготовления металлической конструкции используют профильные трубы прямоугольных (стандартных форм), сечение которых составляет 20 х 40 мм . Толщина металла таких труб равна 2-4 мм. Для каркасов лавок используют сталь, алюминий, латунь, чугун, разные сплавы.

Поверхность современных стальных профилей от отечественных и зарубежных промышленных брендов, следящих за качеством, всегда имеет антикоррозионное покрытие – оцинковку. Углеродистые и алюминиевые профиля изначально имеют стойкость к коррозии.

Сделанный дома каркас обойдется в несколько раз дешевле покупного. Готовая скамейка в магазине стоит – от 10 000 рублей, а сделанная самостоятельно – менее 2 000 руб. Погонный метр профильной трубы стоит – от 60 руб.

Сколько времени занимает изготовление скамейки из профильной трубы

Основные опорные элементы и каркас в таких скамейках металлические, но сиденья и спинки выполнены из дерева – комфортные, декоративные, не раскаляющиеся на солнце. Стоимость скамьи получается поменьше, а изделие практичнее и удобнее.

Древесина требует дополнительной биозащитной обработки. Окраска может и не выполняться, достаточно покрыть дерево морилкой за два раза, но защищать от насекомых и микрофлоры деревянное сиденье и спинку нужно обязательно, ведь красивая скамья делается не на один сезон. Причем защита и окраска деревянных элементов выполняется до монтажа их на каркас, по всей поверхности, с тщательной пропиткой, а монтируют доски или панели на каркасную часть только после того, как все каркас полностью собран, все швы зачищены и прогрунтованы, а профили или стальная полоса окрашены специальным ЛКМ по металлу (антикоррозионным и декоративным). При этом особое внимание уделяют узлам креплений. После полной просушки деревянных и металлических элементов заканчивают монтаж.

Иногда деревянные доски сидений заменяют на профтрубу прямоугольного сечения, используя для крепления сварку. Торцы труб открыты, и для декора и защиты их оформляют заглушками, например, деревянными пробками.

Качественно огрунтованная и окрашенная металло-деревянная скамейка может выдержать несколько сезонов при любой погоде, но для лучшей сохранности красиво декорированные скамьи хозяева обычно прячут от длительных дождей. Мобильные скамьи убирают под навесы, а для стационарной тяжелой скамейки лучше всего планировать размещение в беседке, закрытом патио или под навесом.

Что необходимо для изготовления лавочки
Как делается скамья без спинки из профильной трубы
Сборка лавочки без спинки

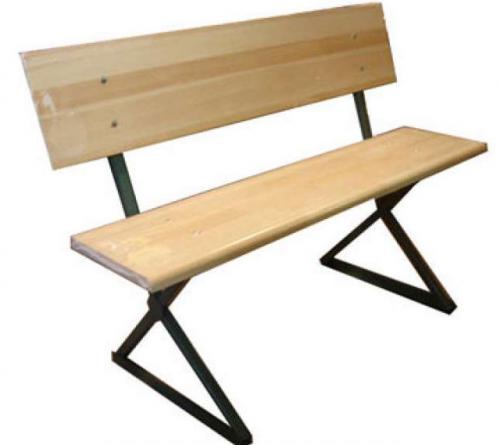

Как изготовить лавочку со спинкой
Как собрать каркас со спинкой

Лавочки являются неотъемлемым атрибутом любого загородного участка: их наличие заметно увеличивает комфорт отдыха на свежем воздухе. Так как подобная мебель эксплуатируется в условиях улицы, к надежности и долговечности материала изготовления предъявляются особенные требования.

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах . Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов , то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Какие навыки необходимы для создания скамейки из профильной трубы

Виды скамеек, выполненных из профильной трубы, могут быть разнообразны в исполнении. Качественная и красивая конструкция садовой мебели может быть выполнена в различных стилях, формах и цветах. Если разбираться детально, то самой простой в производстве станет модель из трубы, которая имеет квадратное сечение. Такая мебель для сада может иметь практически любую конфигурацию, но наиболее распространенной выступает прямоугольная модель со спинкой. Чаще всего для спинки и сиденья скамейки используют предварительно сделанные детали из дерева. Затраты на металл в данном случае очень небольшие.

Удачной идеей для изготовления лавочки может стать ее совмещение с клумбой. Такие модификации скамеек можно нередко увидеть на дачах и пригородных участках. Выглядит изделие очень эстетично и самобытно. В клумбе, к которой пристроена скамейка, можно посадить цветы.

Также из профильной трубы можно соорудить и угловую скамью. Главным преимуществом такого изделия станет стильное и добротное исполнение. Кроме того, на такой лавочке сможет уместиться еще большее количество гостей. Рядом с угловой скамьей можно расположить стол.

Наиболее сложной и трудозатратной в исполнении может стать каркасная база, выполненная специально для дальнейшей установки качели, роль которой и будет играть скамейка. Такие модификации чаще всего укомплектованы вместе с навесом.

Скамейка из профильной трубы, выполненная своими руками, может изготавливаться в разнообразных стилях. Выбирая вид мебели для сада, важно, чтобы изделие гармонично вписывалось не только в ландшафт, но и в зону возле дома.
