Схема разводки электропроводки в деревянном доме. Подготовка проекта электроснабжения дома

Схема разводки электропроводки в деревянном доме. Подготовка проекта электроснабжения дома

Чтобы приступить к разработке индивидуального проекта, необходимо получить в электроснабжающей организации (РЭС) технические условия. Они станут основанием для выполнения работ.

Таблица средней потребляемой мощности бытовых приборов.

Прежде всего высчитывается общая (сводная) мощность всех электрических приборов. Далее поэтапно разрабатывается схема электрики в доме своими руками:

• выполняется технический план всего домостроения. В схеме электропроводки в частном доме фиксируются места (точки) расположения электророзеток, выключателей, светильников, а также электроприборов с отдельным подключением;
• для каждой электроточки выбирается тип кабеля, ведущий к ним. Если используются выключатели с двумя клавишами и розетки с заземлением, то к ним подводят трехжильный кабель;
• на схеме разводки электропроводки в деревянном доме указываются места установки распределительных коробок. Рекомендуется для двух смежных комнат использовать одну коробку;

Пример схемы разводки электропроводки в деревянном доме.

• на схеме разводки электропроводки в частном доме отражается мощность каждого прибора. Если прибор имеет электродвигатель, величина указывается с учетом пусковой мощности электродвигателя;
• все осветительные устройства (люстры, бра и т.д.) подключаются в одну группу, а более мощные приборы (бойлеры, котлы, электропечи и т.д.) объединяются в другую группу. Для них предполагается подведение кабеля и подключение через отдельный автомат;
• на схеме отмечается расстояние от линии прохода кабеля до проема дверей, окон, а также расстояние от электроточек до пола и потолка. В дальнейшем это поможет избежать повреждения электропроводки при проведении ремонтных работ.

Схема электроснабжения должна учитывать все потребляемые мощности электроприборов.

На заметку!  Все повороты кабеля внутренней электропроводки должны быть выполнены исключительно под углом 90 градусов.

После этого выполняется расчет максимальной мощности, потребляемой всеми электрическими приборами при их одновременном включении. Определяют номинальную нагрузку на вводный (первый по ходу электропитания) автомат.

Электропроводка на даче в деревянном доме. Какой кабель использовать для проводки в деревянном доме: виды проводки и основные правила безопасности

Деревянный дом – это не только красиво и полезно, но и опасно, когда существует риск возгорания от неправильно подобранной и смонтированной электропроводки. Поэтому каждый хозяин собственного жилья из бруса или бревна должен иметь представление о том, какой кабель использовать для проводки в деревянном доме, какие его виды чаще всего применяются, как точно рассчитать сечение, чтобы не допустить перегрева.

Проводка в деревянном доме – узел высокого уровня ответственности

Какая электропроводка подходит для деревянного дома

Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:

• Открытый .

Есть несколько способов монтажа:

1. На плоских поверхностях . Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
2. На стенке из круглых бревен . Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
3. Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.
4. Маскирующая .

В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.

Монтаж проводки в кабель-каналы

• Закрытый .

Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.

Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

Скрытая проводка может проходить под напольным покрытием

Определить заранее, какая электропроводка лучше – открытая или закрытая, проблематично. Так как нужно учесть много факторов. Например, если в доме уже проведена финишная отделка, то предпочтение нужно отдать первой.

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
2. Установка электрощитка на специально подготовленную негорючую поверхность.
3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

Щиток с автоотключением на несколько ветвей электропроводки

Снизить вероятность перегрева проводника в гофре или коробе можно, если заранее выбирать их по вместимости большей на 30-40%, чем необходимо.

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

• важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
• выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
• розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м^2;
• не допускать в проводке скруток и избыточного числа изгибов;
• применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
• нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
• для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

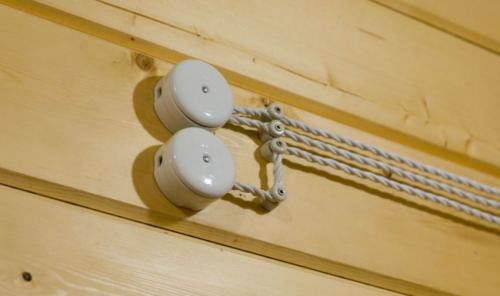

Керамическая распределительная коробка для открытой ретро проводки.

Для перехода электропроводов через деревянную стену или перегородку допускается применять отрезок толстостенной металлической трубы. С каждой стороны она должна выступать не менее чем на 1 см.

Вам будет интересно ! Как сделать правильную.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

1. ВВГ.
2. ПУНП.
3. ВБбШв.
4. NYM.

Разберем детально характеристики каждого из них.

Источник: https://dekor-i-interer.ru-land.com/novosti/primer-shemy-razvodki-elektroprovodki-v-derevyannom-dome-shemy-montazha-elektroprovodki-v

Требования к электропроводке в деревянном доме. Откуда уши торчат?

С самим ПУЭ ничего сделать пока не смогли. Это мощный и очень авторитетный среди электриков документ. Но строителям на ПУЭ начихать, и поэтому с их подачи у нас в России с января 2002 года принимается СНиП 31-02-2001 «Дома жилые одноквартирные» , где в разделе электрики прописывается следующее (п.6.17):

Электроустановки должны отвечать требованиям ”Правил устройства электроустановок" (ПУЭ) и государственных стандартов на электроустановки зданий с учетом положений настоящего пункта и быть оборудованы устройствами защитного отключения (УЗО).

Электропроводка, монтируемая непосредственно по поверхности строительных конструкций или скрыто внутри них, должна быть выполнена кабелем или изолированными проводами, имеющими оболочки, не распространяющие горение. Допускается пропускать такой провод или кабель непосредственно через конструкции дома (без использования втулок или трубок).

То есть, сослались на ПУЭ, но с изменением, что теперь допускается пропускать кабели через конструкции дома без дополнительной защиты. Робко так написали, допускается… Напомню, что «допускается» — это если иные способы объективно невозможны, то можно.

Также, здесь указано, каким кабелем должна быть выполнена электропроводка, но про то, что этот кабель при скрытой проводке надлежит защитить, скромно умолчали. Вроде бы по ПУЭ, на которые идёт ссылка, надо защищать, но тут это не упомянуто, и можно трактовать так, что и не нужно. Вот так хитро сделали.

Монтаж электропроводки по деревянным конструкциям. Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

• керамические или фарфоровые изоляторы;
• напольные плинтуса со встроенным кабель-каналом;
• гофрированные и жесткие трубы ПВХ;
• короба ПВХ;
• металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

Свопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов — ВВГнг-ls (с пониженным дымоотделением).
2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
3. Выключатели и розетки – только накладные, наружные.
4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

• 3*2,5 мм — для розеток;
• от 6 мм² — для мощного электрооборудования, например, электроплиты;
• 3*1,5 мм — для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке.

Открытая электропроводка в деревянном доме. Открытая проводка в деревянных домах по нормам и правилам

Деревянные дома хорошо горят. Эта банальная истина должна стать основой при выборе способа открытой электропроводки в деревянном доме.

О деревянном доме и его особенностях для электромонтажа

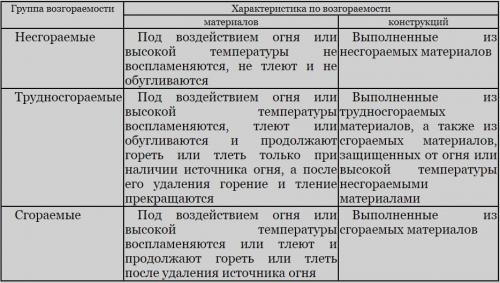

Нормативные документы скупы на рассуждения и строго, хотя и не всегда, формулируют свои правила и нормы. Касаемо электропроводки, как открытая, так и скрытая электропроводки могут быть проложены по трём типам оснований:

• Сгораемому основанию, в том числе и прежде всего, в деревянном доме по деревянным стенам;
• По трудно сгораемому основанию. Трудносгораемые материалы перестают гореть и тлеть при удалении источника горения.
• Несгораемые материалы даже не начинают гореть и тлеть при наличии источника огня.

Все перечисленные характеристики материалов и конструкций из них сделанных, относятся к характеристикам возгораемости и являются нормативными группами возгораемости.

Данная терминология, хоть и относится к пожарной безопасности, активно используется в нормативных документах по устройству электроустановок.

Все виды древесины относятся к сгораемым материалам. Как следствие, по данной нормативной терминологии, деревянные дома относятся к сгораемым конструкциям, а электропроводка должна выполняться, как проводка по сгораемым материалам и конструкциям.

К слову о древесине. Если вас интересует качественный пиломатериал из лиственницы, рекомендую компанию Listvennica.Moscow. Компания продаёт в Москве и Подмосковье разнообразные пиломатериалами из лиственницы: штиль и софтлайн вагонку, брусы, обрезную, половую и палубные доски, бруски, террасную доску. Для подробностей смотрите источник – сайт компании.

Вывод 1

Проводка в деревянных домах по нормам и правилам относится к электропроводке о сгораемым основаниям.

Открытая проводка в деревянном доме

Деревянные дома, хоть и горят за милую душу, в способах электромонтажа не хуже каменных. Нормативно в деревянном доме допускается, как открытая, так и скрытая электропроводка. В данной статье нас интересует открытая проводка в деревянном доме.

Для начала нужно вспомнить, что такое открытая проводка, то тем же нормативам, кстати перечисленными в конце статьи.

Открытой, считается проводка, которую прокладывают по ограждающим и любым другим  конструкциям дома: стена, балка, потолок, в нашем случае, деревянном доме.

Без примеров понятно, что если мы в доме видим  электрическую проводку, то она относится к типу открытая.

Разрешённые способы открытой электропроводки в деревянном доме

Для открытой разводки электрики в деревянном доме разрешены следующие способы:

• Прокладка кабеля по деревянным поверхностям (незащищённая проводка);
• С закреплением на тросах;
• При помощи роликов;
• Ретро проводка на фарфоровых изоляторах;
• С использованием струны;
• Свободно подвешенной.

Защищённая проводка

• В металлических и пластиковых трубах;
• В специальных коробах для проводки (глухих и с крышкой);
• Металлическим гофрированном рукаве;
• Пластиковом электро– плинтусе (и наличниках);
• Электро технической гофре из пластика;
• И в других (важно!) несгораемых материалов.

Вывод 2

Открытая проводка в деревянных домах разрешена любым существующим способом, но только с использование негорючих материалов и конструкций.

Открытая проводка в деревянном доме: базовые правила

Есть несколько нормативных базовых правил открытой проводки в деревянных домах, которых нужно придерживаться, делая работы по электрике в деревянном доме.

Во-первых, высота горизонтальных трасс незащищённой проводки должна быть от двух метров;

Во-вторых, защищённая проводка в коробах, трубах и т.п. прокладывается на любой высоте;

В-третьих, расстояние от проводки до параллельно проложенных трубопроводов дома (водопровода) должно быть не менее 10 см. До газопровода не менее 40 см.

В-четвёртых, пересечение проводки и труб в доме не должно быть ближе 5 см.

В-пятых, особое внимание уделяется проходу открытой проводки через стенки и этажи деревянного дома. Здесь способ прокладки должен обеспечить защиту и сменяемость проводки. Удобно установить в стене гильзу из трубы или кусок короба. Кабель должно уплотнить и защитить от влаги, легко вынимаемым уплотнителем.

В-шестых, электроустановочные изделия (розетки, выключатели) должны быть открытого типа с металлической площадкой в конструкции или установлены на несгораемую площадку.

Разводка в деревянном доме. Основные требования к электропроводке в деревянном

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых кабелей здесь совершенно иные.

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету , браться за самостоятельную прокладку электрических линий вообще не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя бы для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет ».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

• Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
• Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
• Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерного оформления помещений за счет даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке электропроводки в деревянном доме еще и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы по их реализации. Самому же подобрать нужную информацию, разбросанную но СНиПам , ГОСТам и ПУЭ (правила устройства электроустановок), не так просто , и она, зачастую , носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку,  для полностью самостоятельного проведения электротехнических работ,  ее рассматривать не следует.

Источник: https://dekor-i-interer.ru-land.com/stati/razvodka-provodki-v-derevyannom-dome-vybor-sootvetstvuyushchego-kabelya-i-elektroustroystv

Проводка в деревянном доме в кабель канале. Требования к электропроводки.

Для начала укажу, что главное в электрике - это автоматика и кабель, а затем уже способ монтажа. Если говорить о проводке в деревянном доме, то здесь важно понимать опасность неправильного монтажа. Любые соединения следует выполнять максимально надёжно, либо избавится от них во все.

Автоматика.

Если установить правильную автоматику , а именно защиту от перенапряжения, от перенагрузки и КЗ, от импульсных перенапряжений и защиту от дифференциальных токов (УЗО(УДТ) и АВДТ), то вы уже защитите вашу проводку и вас самих. Про УЗО(УТД) и АВДТ у меня есть отдельная статья по подбору - укажу ссылку внизу статьи.

Вкратце: установка после ввода "противопожарного" УЗО(УДТ) или АВДТ с дифф. током отключения 100мА и установку правильно подобранных по сечению кабеля автоматических выключателей ( АВ ). Также рекомендуется к установке РН (реле напряжения) и УЗИП (защита от импульсных перенапряжений).

Кабель (провод).

Если проложить хороший кабель, то ещё повысите безопасность электрике. Про подбор кабеля у меня также есть статья - ссылку оставлю внизу. Помимо этого, есть ещё провод для ретро-проводки, который по характеристикам хуже, но всё ещё разрешён к монтажу.

Если вкратце: рекомендуется кабель ВВГнг-LS или NYM . Их характеристики позволяют эксплуатацию в деревянном доме, при правильном монтаже.

Соединения.

Соединения в распределительных коробках, щитах и подрозетниках необходимо выполнять максимально качественно и безопасно. В щите и подрозетниках просто нужно делать всё качественно. А вот для скрытой проводки устанавливаются металлические распределительные коробки. Соединения в распределительной коробке должно быть выполнено с помощью опрессовки, сварки, спайки . Так же есть вариант убрать коробки и произвести монтаж от щита до точек напрямую.

Источник: https://dekor-i-interer.ru-land.com/stati/elektrika-v-derevyannom-dome-svoimi-rukami-predvaritelnaya-podgotovka-k-ustanovke-provodki-v

Электропроводка в деревянном доме из пвх труб. Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку — монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками. Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается — пожар неизбежен.

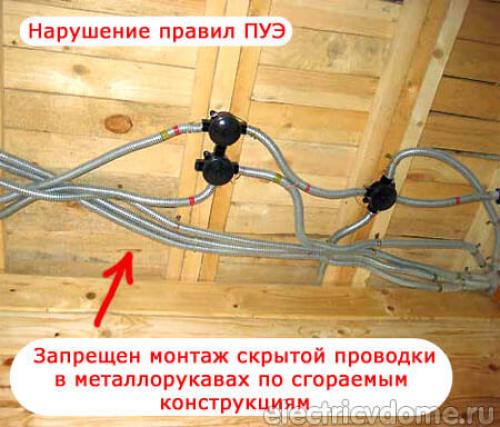

На чтобы хотелось обратить внимание: При монтаже скрытой электропроводки в деревянном доме запрещено прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройства Электроустановок» 7.1.38.

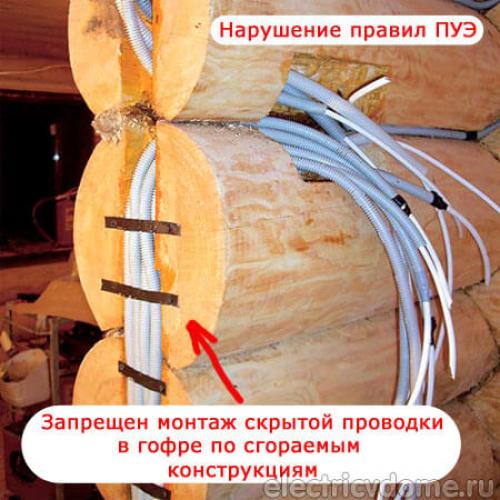

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика — современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами. Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме , особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность — свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.
